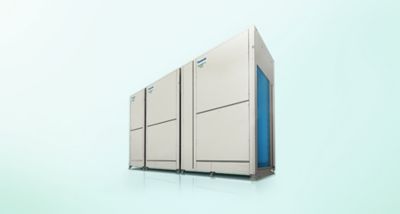

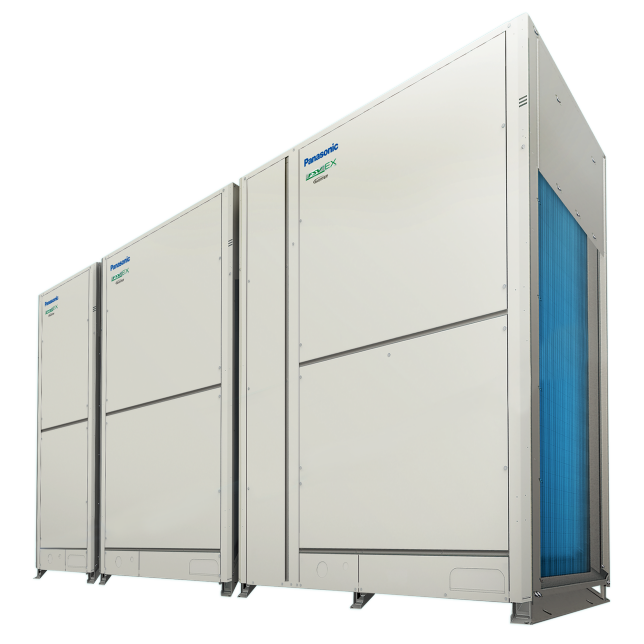

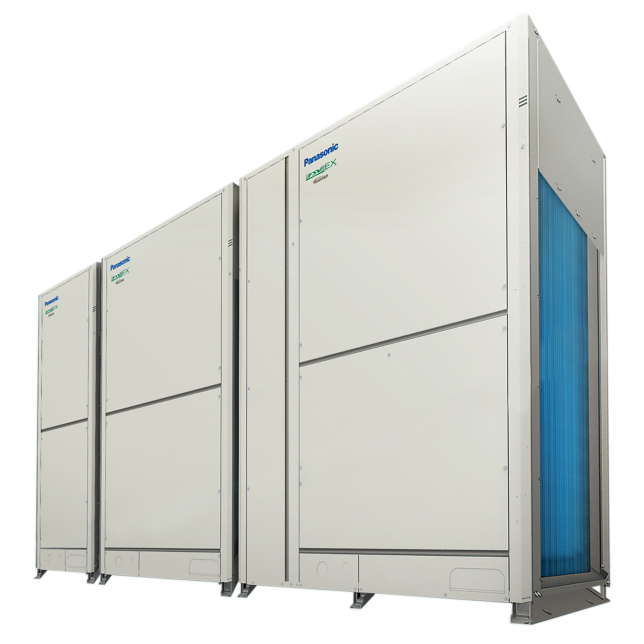

室外機-上吹型
改變格局的關鍵
●雙變頻式壓縮機 (14~20HP機種)
●三面熱交換器設計*¹
●弧形導風口設計
●平坦風扇護網設計
*¹ 8與10HP機種，熱交換器為兩排設計。
* 圖片外觀僅供參考，請以實物為主。
功能
Panasonic獨有功能1
擴大運作範圍高達 52˚C
在高溫環境下依然展現高可靠性
FSV-EX系列具有耐受極高溫度的設計，能在高達52°C 的室外氣溫下，確保可靠的冷氣運作。
Panasonic獨有功能1
更大的運作範圍
即使機外溫度已達到 52°C左右的最高上限，FSV-EX系列依然能提供冷氣效果，且令人驚嘆的是，在機外溫度高達 43°C時，仍能以100%的性能持續運轉。如此的高功率性讓FSV-EX即使在極高溫條件下，也能夠穩定地運作。
【測試條件】12HP 機種，IU/OU 性能比：100%，室內環境： 27°C [DB] / 19°C [WB] 競爭對手 A 的規格取自技術資料手冊。
Panasonic獨有功能2
卓越的省電效能
適合實際運作的實用設計
Panasonic打造的空調系統不僅具備適合額定運作的高能源效率，也具備適合顧客實際使用環境的季節性CSPF。例如，測試額定運作時，機外溫度常設於35°C，但機外溫度實際上是持續改變的，因此，所需要的空調效能也會改變。這就是Panasonic使用下列專利控制模式的原因。
A.迅速達到設定溫度→全負載運作期間縮短
B.依特定的機外溫度升高而增加負載，以維持設定溫度
C.以最小負載運作維持設定溫度
D.採用絕佳的油管理，因此能減少油回收，有助於降低能源使用與成本
E.當機外溫度下降時，會立即停止運作
圖：在亞洲安裝Panasonic FSV的實際效能資料
模擬地點：Panasonic的馬來西亞大樓
模擬系統：一部16HP室外機、四部嵌入型的室內機
Panasonic獨有功能2
卓越的省電效能
FSV-EX系列在變頻式空調系統效率方面立下了革命性的標竿，令人驚豔的CSPF值清楚說明一切。 更引人注意的是，在部分負載運作期間，其便已達到高CSPF值。在在顯示出FSV-EX能夠提供的卓越省電效能。
採用R410A高效冷媒、全新直流變頻式壓縮機，以及新的熱交換器設計，大幅改善運作效率。
Panasonic獨有功能3
智慧型三階段油管理系統
在變頻式空調系統中，需要共同控制長配管與大量室內機時，維持系統可靠性的關鍵就在於確保壓縮機內保有正確的油量。為了避免壓縮機內的油短缺，通常會定期強制進行最大運作，以從室內機將油回收。標準的變頻式空調系統通常會使用此作法，因而造成系統過熱或過冷，並造成能源浪費。在Panasonic變頻式空調系統中，每部壓縮機都會架設一個偵測油量的感應器。在安裝多部室外機時，若要補償一部油量短缺的壓縮機，可以從同台室外機的另一部壓縮機、鄰近室外機的壓縮機，或是相連的室內機回收油。Panasonic變頻式空調系統為使用者提供能同時兼顧省電與舒適環境。
Panasonic獨有功能3
智慧型三階段油管理系統
Panasonic系統有效率地以三階段管理油回收；減少強制油回收的頻率，同時降低能源成本並維持舒適度。
第一階段：Panasonic壓縮機配備感應器，能隨時精確監控油量。若油量下降，就會從同台室外機內的其他壓縮機將油調動。
Panasonic獨有功能3
智慧型三階段油管理系統
Panasonic系統有效率地以三階段管理油回收；減少強制油回收的頻率，同時降低能源成本並維持舒適度。
第二階段：若室外機內所有壓縮機的油量都下降了，會由鄰近的室外機補充油量。
Panasonic獨有功能3
智慧型三階段油管理系統
Panasonic系統有效率地以三階段管理油回收；減少強制油回收的頻率，同時降低能源成本並維持舒適度。
第三階段：只有在採用以上作法後油量依然不足時，才會執行強制油回收。Panasonic系統的設計概念與傳統油系統完全不同。
Panasonic獨有功能3
三階段油回收設計的特色
各壓縮機中安裝油感應器：安裝在每個Panasonic 壓縮機中的油感應器能精確監控油量，免去不必要的油回收。
Panasonic獨有功能3
三階段油回收設計的特色
高機能油分離器：採用延伸分離配管，油回收效率達到90%，並能減少油從壓縮機排放的情形。
高效率與節省空間的變頻式空調系統2-WAY FSV-EX ME2系列
關鍵組件的重要提升
1. 雙變頻式壓縮機設計 (14~20HP機種)
2. 結合三面熱交換器設計
3. 全新的弧形導風口
4. 平坦的風扇護網
卓越的省電效能
雙變頻式壓縮機設計*
兩個獨立控制的變頻式壓縮機成就其高效率。特殊設計組件帶來效能的改善，特別是額定冷氣條件與CSPF效能。
* 14HP, 16HP, 18HP, 20HP機種
卓越的省電效能
增加熱交換器表面區域具有三面熱交換器*
全新的熱交換器採用有三面的結構。相較於現在分成兩個表面結構的機種，新機種的空間沒有區隔，且熱交換器的區域也比較大。此外，高效率的配管模式能讓熱交換效能增加5%。
* 8HP和10HP機種，熱交換器為兩排設計
全新設計，讓出風更順暢
全新的弧形導風口設計，展現更優秀的空氣動力學
整合上方與底部的全新弧形設計，讓排出氣流變得更順暢，因此噪音量不變，但風量更大，同樣風量的輸出功率得以降低。
全新設計，讓出風更順暢
大出風口設計與全新平坦的風扇護網
為減少空氣阻力，採用全新大型平坦風扇護網設計來取代管狀風扇。此設計可改善空氣阻力，同時也能改良外型設計。
全新設計的風扇
①最佳化氣流：全新設計的風扇和導風口可迅速分散氣流，減少風扇所受的應力，藉此降低空氣阻力，並進而降低耗電量。
② 噪音減量：可抑制擾流（藍色），減少惱人的噪音。即便使用了高速風扇，噪音量還是很低。
低噪音運作
包括改良後的壓縮機，以及新設計的弧形導風口和更大風扇等諸多科技創新，可明顯降低機外的噪音， 讓大樓的環境變得更舒適。
平均壓縮機運作時間，延長壓縮機使用壽命
內建微電腦可監控壓縮機總運作時間，確保相同冷媒迴路內所有壓縮機的運作時間達到平衡。
優先選擇運作時間較短的壓縮機，確保所有組件的磨損狀態一致，並延長系統的使用壽命。
* 取決於各壓縮機的累積運轉時間。
* 壓縮機的優先執行順序有可能改變。例如：[案例1] A→ C→B→D，[案例2] C→A→D→B，[案例3] A→C→D→B [案例4] C→A→B→D
壓縮機或室外機故障時自動執行備援運作
不包括8、10與12HP單一機體安裝。
* 在等待客服期間，備援運作能讓冷氣或暖氣持續運轉。使用者應在故障發生時，儘快聯絡授權服務中心。
電流檢知控制功能
Panasonic的全部FSV系統搭載變頻控制技術，具備需量反應管理 (DRM) 功能。透過這個控制裝置，能以三個等級設定尖峰負載的耗電量，提供最佳效能，藉此幫助降低年耗電量，且不會明顯影響舒適感。
搭載CZ-CAPDC3* 的簡單需量反應功能
具需量控制端子，可選擇使用0-50-75-100%性能的控制項。
* CZ-CAPDC3為必要選購配件
電流檢知控制功能
搭載CZ-CAPDC2* 的靈活性需量反應功能
設定值可為0%或落在 40% 到 100% 的範圍內（調整基準為5%）。運送時，設定值已設為 0%、70% 和 100%這三個等級。
* 須備有室外機串並聯輸入／輸出裝置 (CZ-CAPDC2)，才能輸入訊號。
高度耐用室外機
防鏽蝕處理能防止鏽蝕與海風，確保效能更持久。
附註：選擇此機體並不代表可完全防鏽。
有關機體安裝和保養的詳細資訊，請洽詢授權經銷商。
可連接大量室內機
單一系統最多可連接 64 台室內機，提供最佳的設計彈性。
* 室內機的最大數量視室外機性能而定。
延長配管長度，讓設計更具彈性
最大實際配管長度：200公尺
可配合各種建物類型和大小
* 室外機低於室內機時為40公尺。
最大總長度：1,000公尺
第一次分流後，最長與最短配管的差異最多可達50公尺
充滿靈活性的管路配置，讓火車站、機場、學校、醫院等地的空調系統設計工作變得更加容易。
• 單一系統最多可連接64台室內機。
• 第一次分流後，最大與最小管路的差異最多可達50公尺。
• 最長管路可長達200公尺。
擴大運作範圍
冷氣運作範圍：-10˚C DB 至+52˚C DB
暖氣運作範圍：擴大暖氣運作範圍，即使室外溫度低至-25°C，暖氣仍可正常運作。利用有線遙控器，可將室內暖氣溫度設定在16°C至30°C的範圍內。
* 取決於遙控器的類型
室內機/室外機連結率高達130%*
FSV系統的最大室內機連接能力可達機體連接範圍的130%*，視選擇的室內外機機種而定。因此，就投資合理性而言，FSV系統可為不需一直全開冷氣/暖氣的地點提供理想的空調解決方案。
* 若能滿足下列條件，連結率可超越130%而高達200%：
• 遵守可連接室內機的最大數量。
• 暖氣室外機溫度的運作範圍下限為-10°CWB (標準為-25°CWB)。
• 同時運作少於室外機能力130%。
【附註】若超過100%的室內機以高負載的形式運作，機體可能無法以額定性能運作。如需詳細資訊，請洽詢Panasonic授權經銷商。
精巧設計
全新ME2系列在單一主機提供主機高達20HP，減少安裝所需空間。 8~10HP能裝入電梯，方便在現場安裝。
高機外靜壓
採用全新設計的風扇、風扇護網、風扇馬達與外殼，全新機種可在現場客製化安裝，提供高達80Pa的機外靜壓。 出風管可避免空氣短循環的狀況，讓室外機可安裝在大樓的每一層樓。
