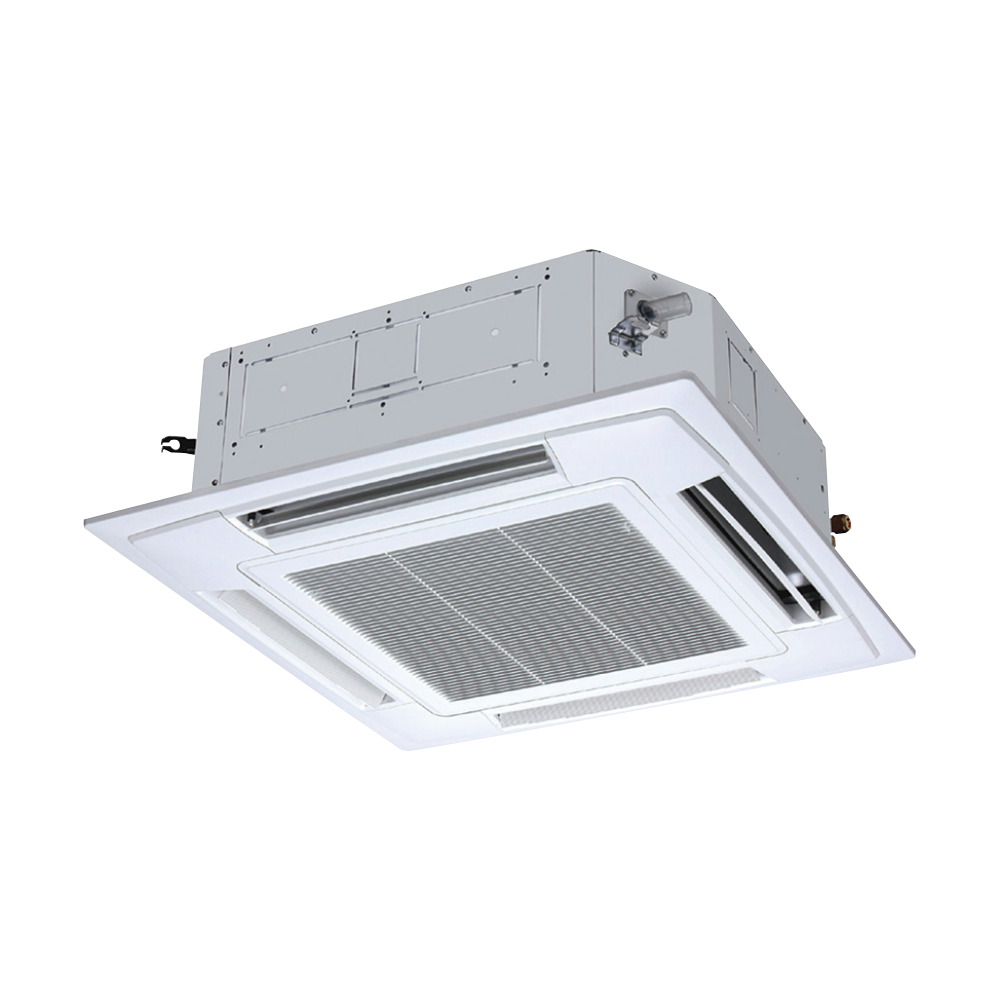

室內機─嵌入型四方吹系列

U2型嵌入型四方吹

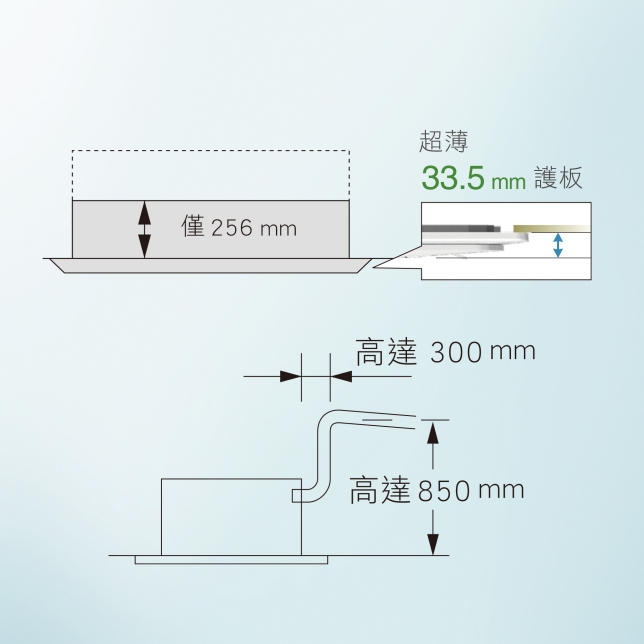

更輕、更薄，更容易安裝

只有24kg的輕量機體，而且非常纖薄，高度只有256mm，可安裝在狹窄的天花板內。

* 適用於2.2~9.2型

U2型嵌入型四方吹

從天花板表面算起850mm揚程的排水幫浦

使用高揚程排水幫浦可使排水高度較原來增加850mm左右，實現長水平配管設計。

U2型嵌入型四方吹

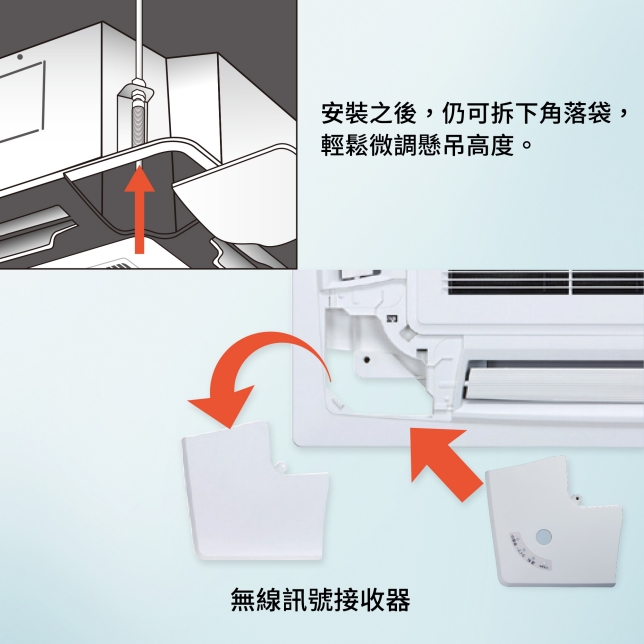

輕鬆微調機身懸吊高度

天花板面板的四個角落採用可拆式角落袋。
安裝之後，仍可拆下角落袋，輕鬆微調懸吊高度。

U2型嵌入型四方吹

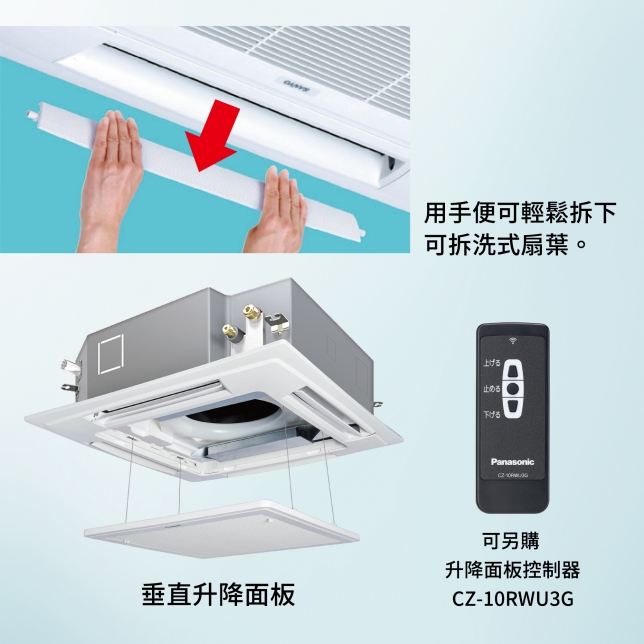

易於清潔的吸氣格柵與扇葉

吸氣格柵可90度轉動。
可拆洗式扇葉，用手便可輕鬆拆下。

U2型嵌入型四方吹

引導氣流方向，以避免因氣流造成的天花板髒汙

先進氣流設計減少了傳統天花板機體出風口附近，因氣流造成的凝結物及髒汙。

傳統型
排放氣流直接接觸天花板，弄髒天花板。

U2型機體
上升氣流受到抑制。

U2型嵌入型四方吹

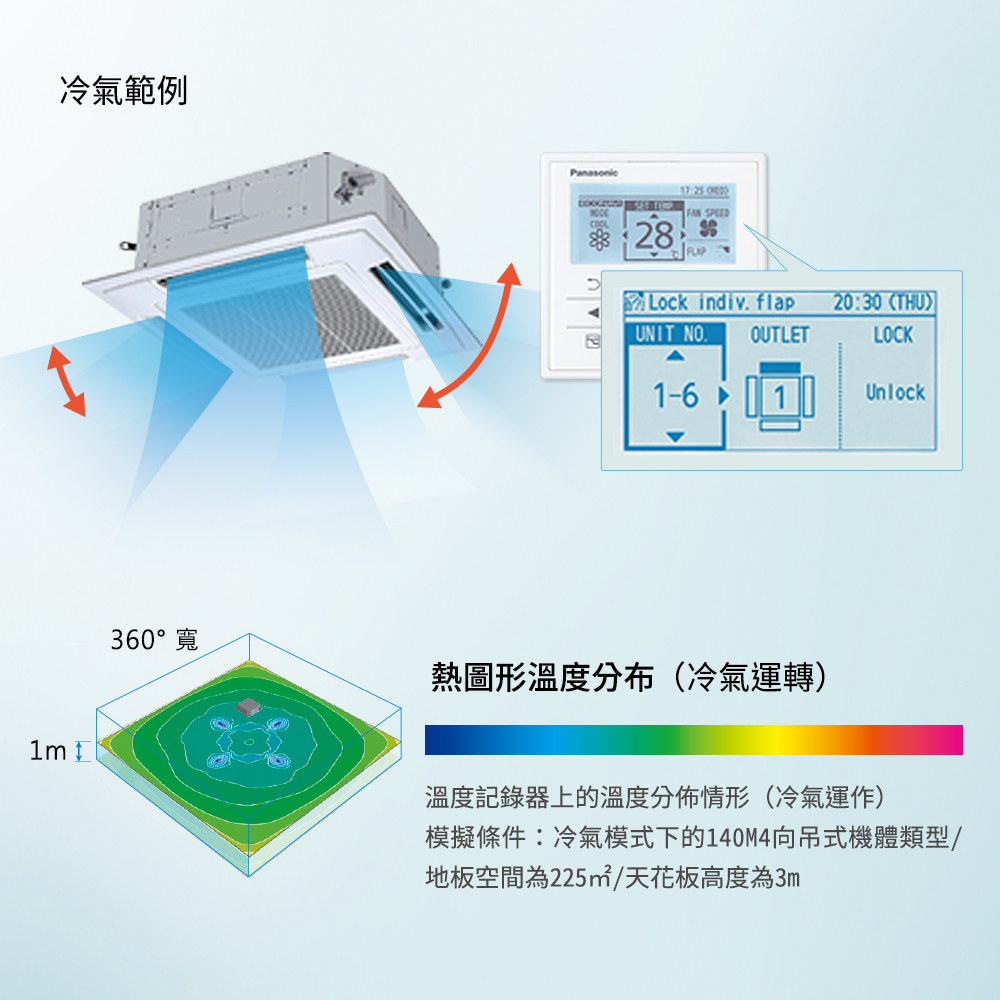

個別扇葉控制

個別扇葉控制功能可彈性控制氣流方向

利用有線定時器遙控器上的設定，個別控制4個扇葉角度，藉此提高氣流控制彈性，滿足室內的各種需求。

* 需要在系統試運轉程序預先設定這個功能。

U2型嵌入型四方吹

熱顯像溫度分布(冷氣運轉)

溫度記錄器上的溫度分佈情形 (冷氣運作)

模擬條件：冷氣模式下的S-140M嵌入型四方吹/地板面積為225m²/天花板高度為3m。

U2型嵌入型四方吹

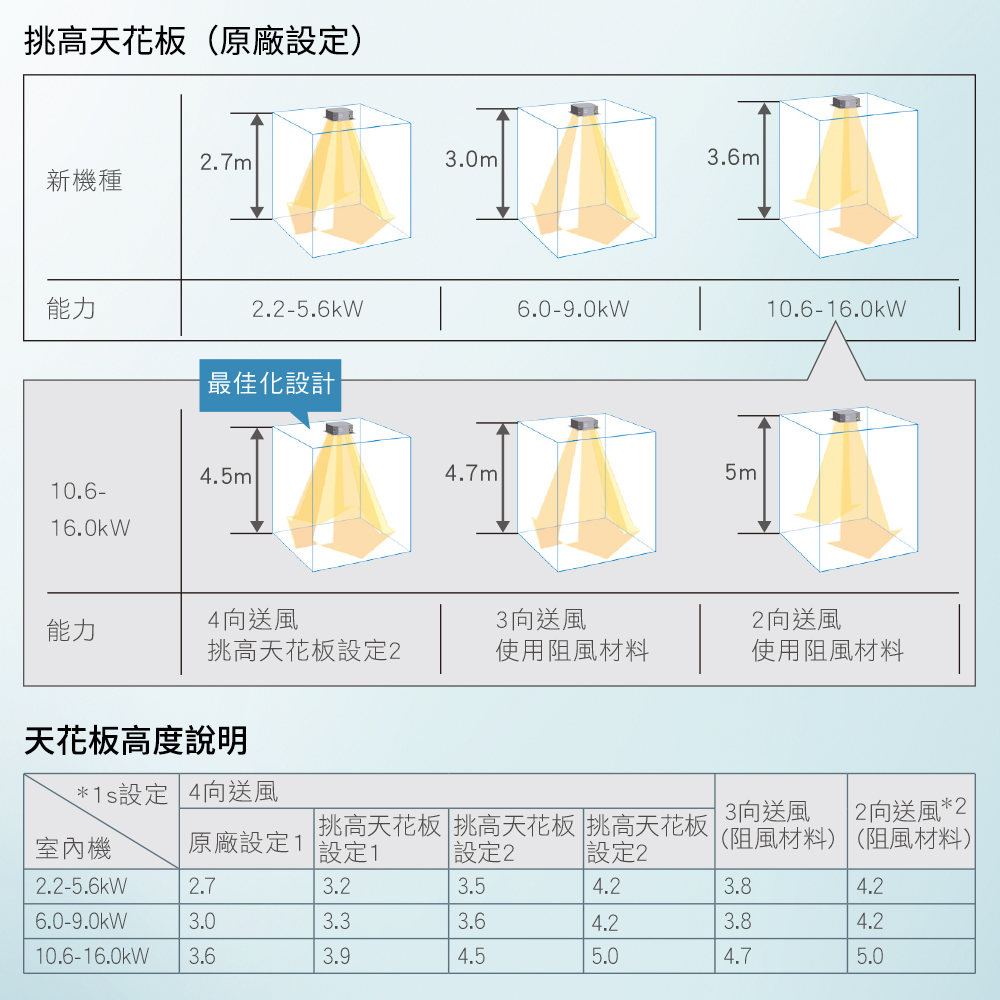

適用於挑高空間*

機體可安裝在天花板挑高的空間，冬季時仍可供應足夠的地面暖氣。

* 10.6kW以上機種可達5m高。
*¹：當機體使用非出廠設定的配置時，有必要於現場進行設定以增加氣流。
*²：使用阻風材料（CZ-CFU3）完全阻斷二向氣流，成為二向供風。

U2型嵌入型四方吹

適用於挑高空間*

天花板高度說明

* 10.6kW以上機種可達5m高。
*¹：當機體使用非出廠設定的配置時，有必要於現場進行設定以增加氣流。
*²：使用阻風材料（CZ-CFU3）完全阻斷二向氣流，成為二向供風。

Y2型嵌入型迷你四方吹

迷你薄型，輕巧機體設計

Y2專為60x60cm的天花板骨架所設計，無需修改骨架配置，絕對是商業空間和改造應用的理想選擇。

面板小巧 (70x70cm)，即使是空間有限的小型房間也能安裝。

Y2型嵌入型迷你四方吹

更輕、更薄，更容易安裝

室內機的機身高度僅有260mm，可輕鬆安裝於有限空間與狹窄的位置。

* 從面板底部到機體上方為288mm

從天花板表面算起750mm的排水高度

內部幫浦允許排水配管可提高至機體底部上方的750mm處。

Y2型嵌入型迷你四方吹

防霉耐用空氣濾網

防霉抑菌的可拆洗式濾網，能確保流通乾淨、健康的空氣。
