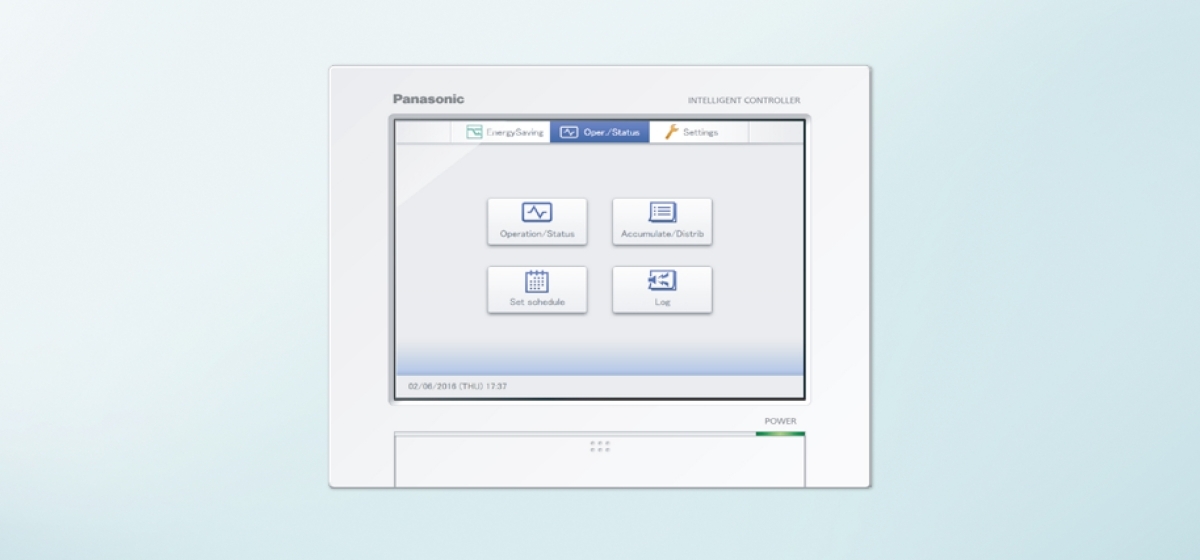

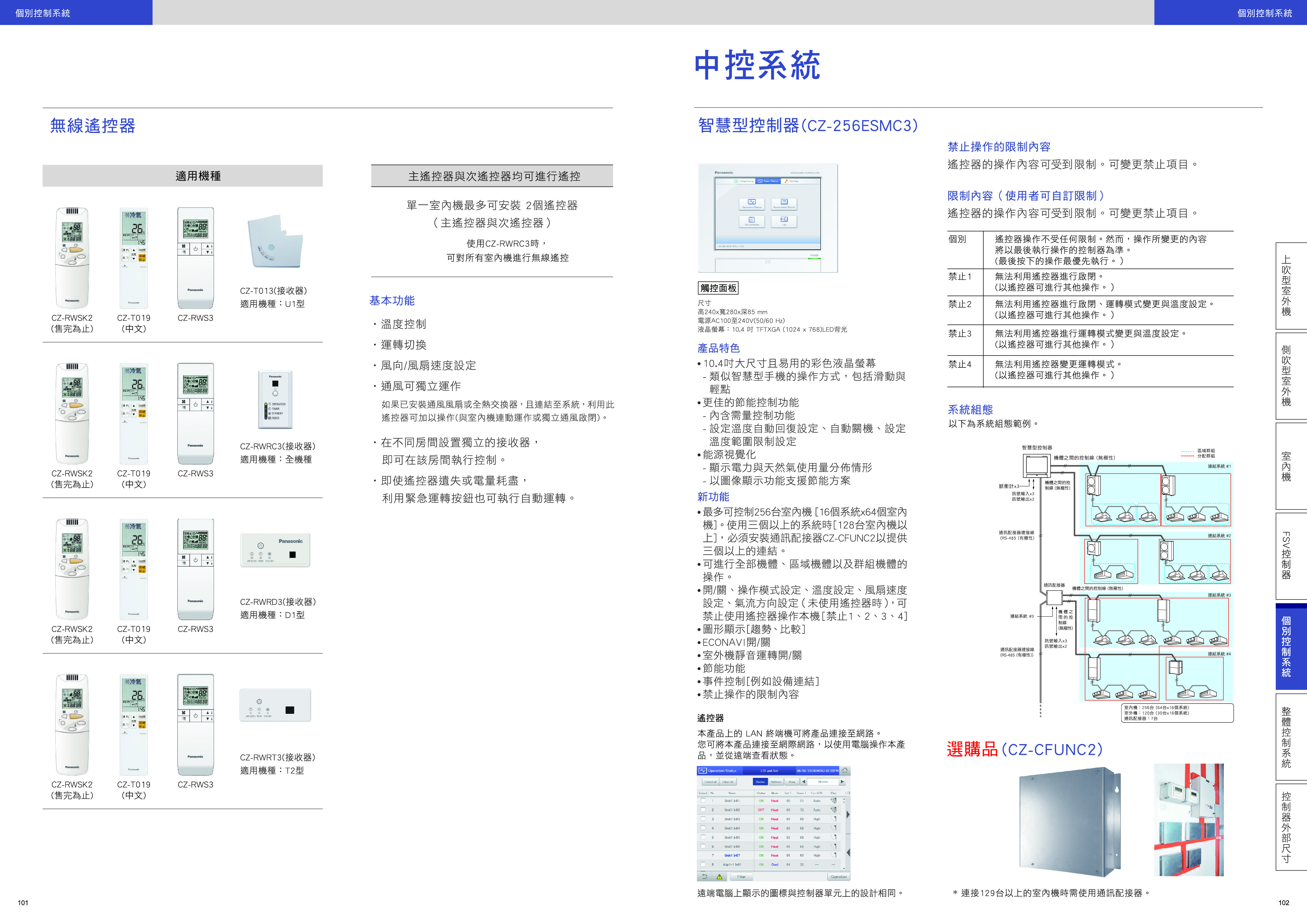

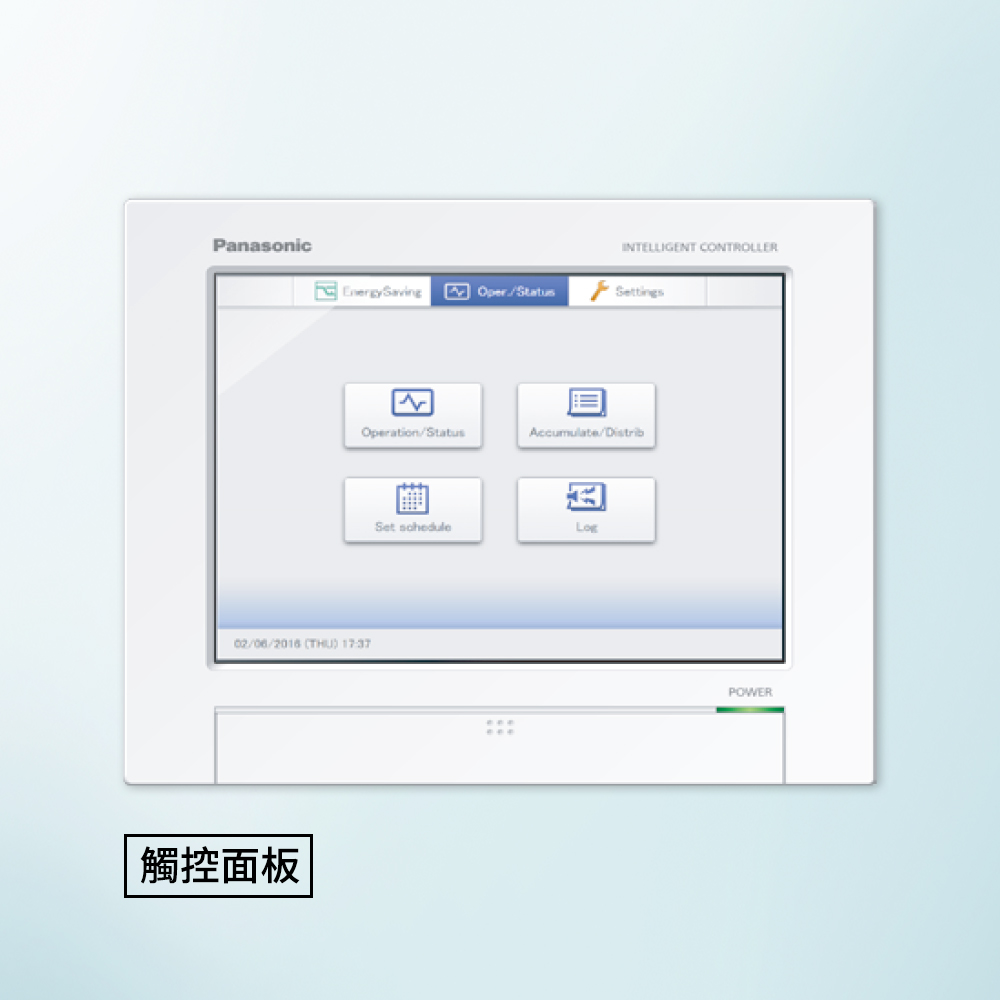

智慧型控制器 (CZ-256ESMC3)

產品特色
● 10.4吋大尺寸且易用的彩色液晶螢幕
— 類似智慧型手機的操作方式，包括滑動與輕點
● 更佳的節能控制功能
—內含需量控制功能
—設定溫度自動回復設定、自動關機、設定溫度範圍限制設定
● 能源視覺化
—顯示電力與天然氣使用量分佈情形
—以圖像顯示功能支援節能方案

新功能
● 最多可控制256台室內機 [16個系統x64個室內機]。使用三個以上的系統時［128台室內機以上］，必須安裝通訊配接器CZ-CFUNC2以提供三個以上的連結。
● 可進行全部機體、區域機體以及群組機體的操作。
● 開/關、操作模式設定、溫度設定、風扇速度設定、氣流方向設定（未使用遙控器時），可禁止使用遙控器操作本機［禁止1、2、3、4］
● 圖形顯示［趨勢、比較］       ● 節能功能
● ECONAVI開/關                      ● 事件控制［例如設備連結］
● 室外機靜音運轉開/關             ● 禁止操作的限制內容

<系統組態範例圖>

遙控器

● 本產品上的 LAN 終端機可將產品連接至網路。
● 您可將本產品連接至網際網路，以使用電腦操作本產品，並從遠端查看狀態。
● 遠端電腦上顯示的圖標與控制器單元上的設計相同。

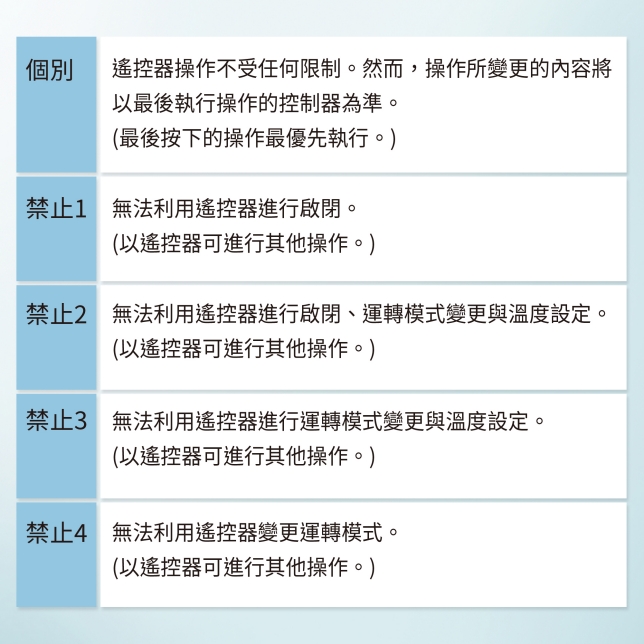

禁止操作的限制內容

限制內容(使用者可自訂限制) 遙控器的操作內容可受到限制。可變更禁止項目。

選購品-

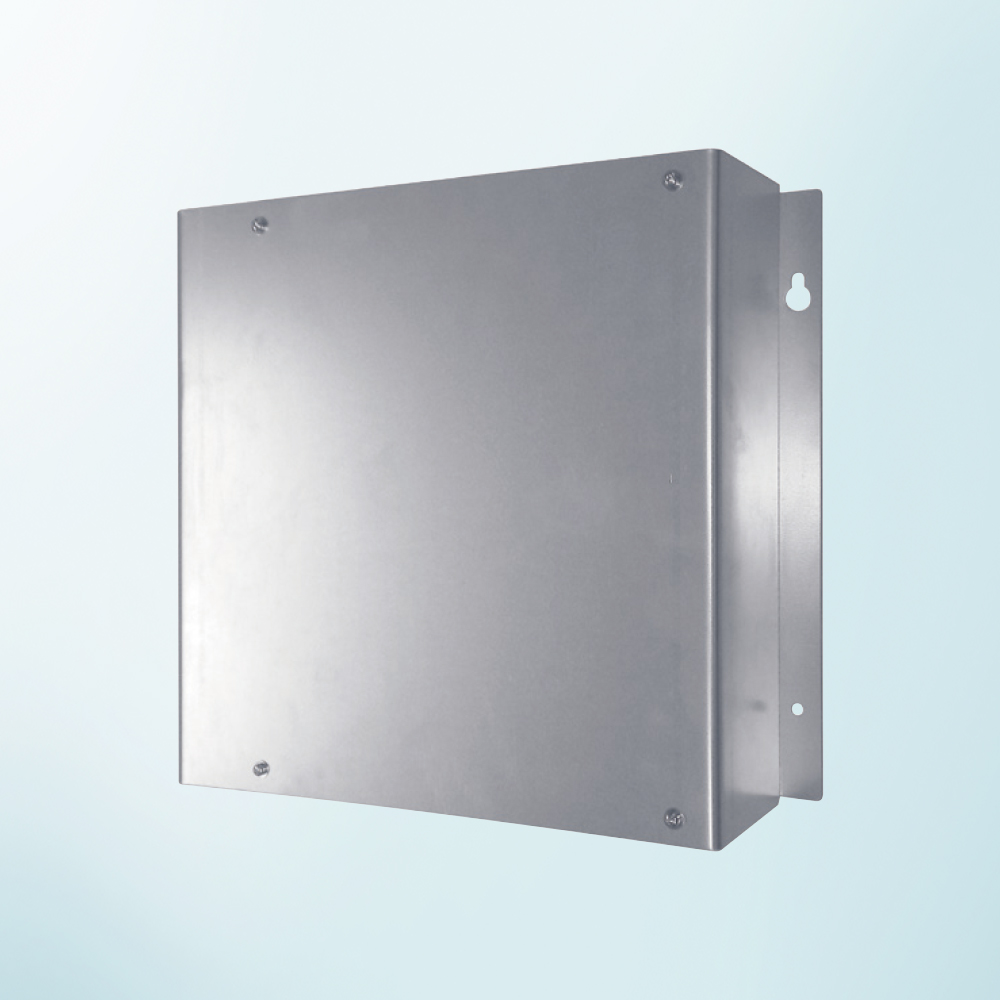

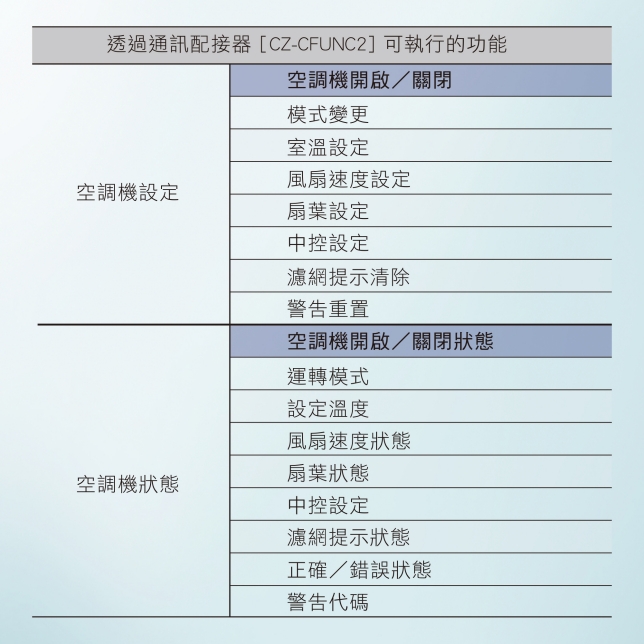

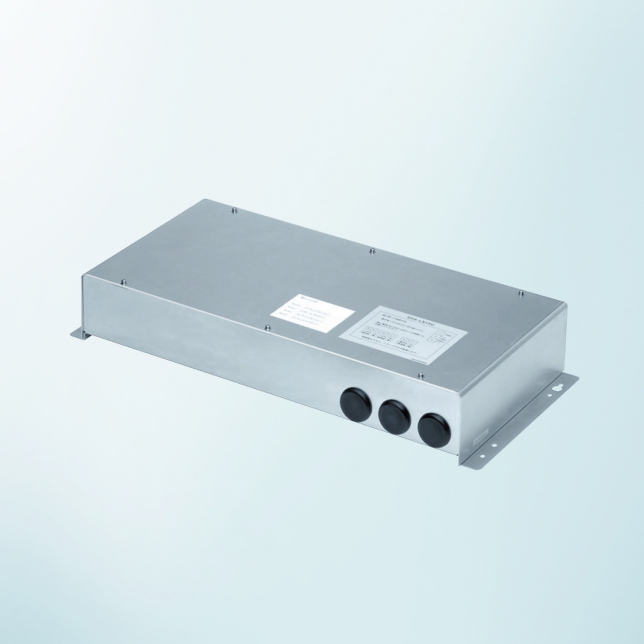

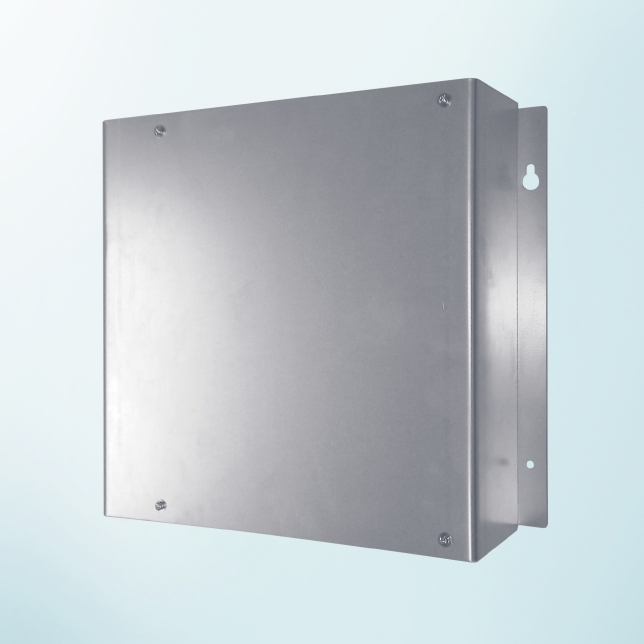

通訊配接器 (CZ-CFUNC2)

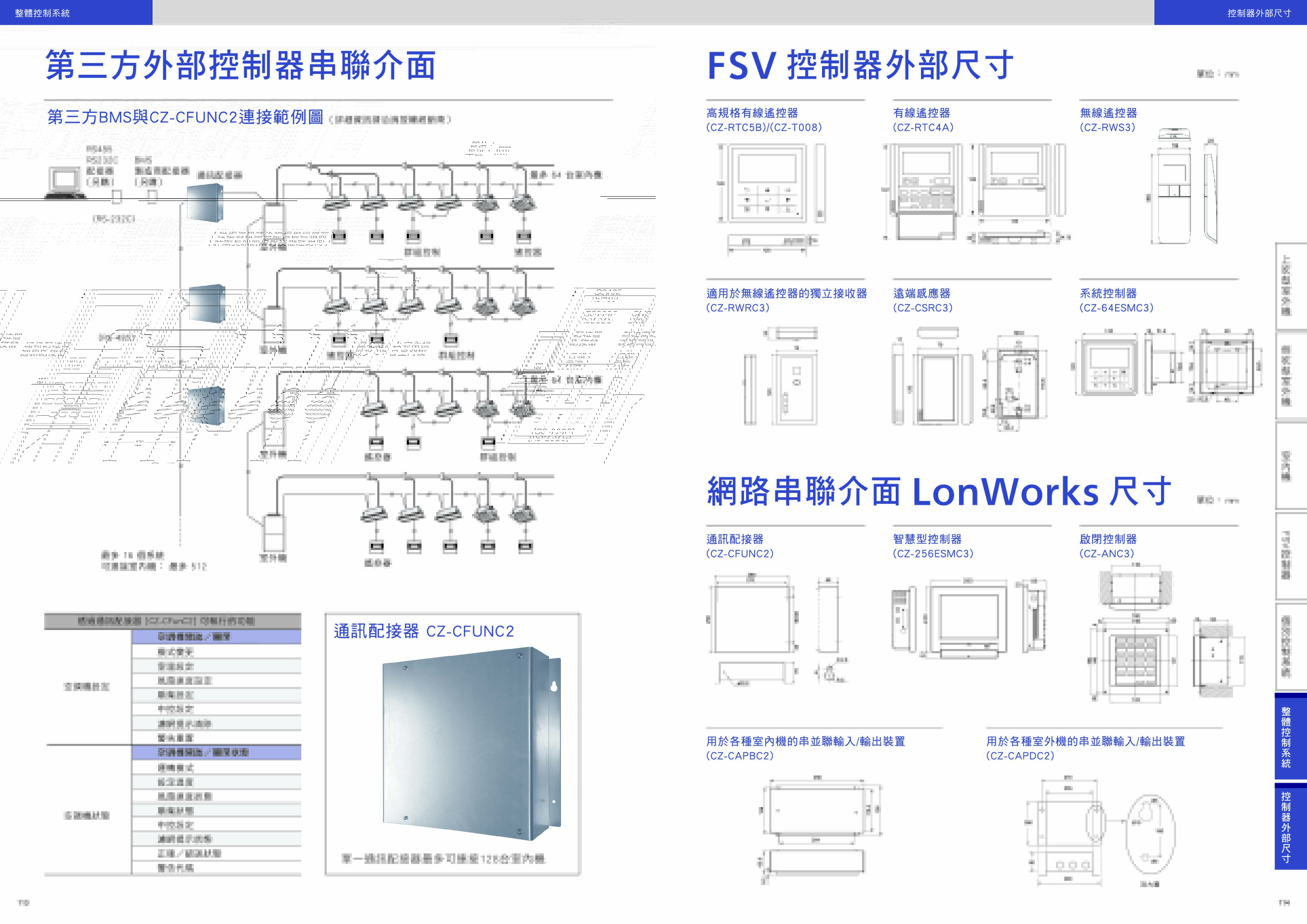

* 連接129台以上的室內機時須使用通訊配接器

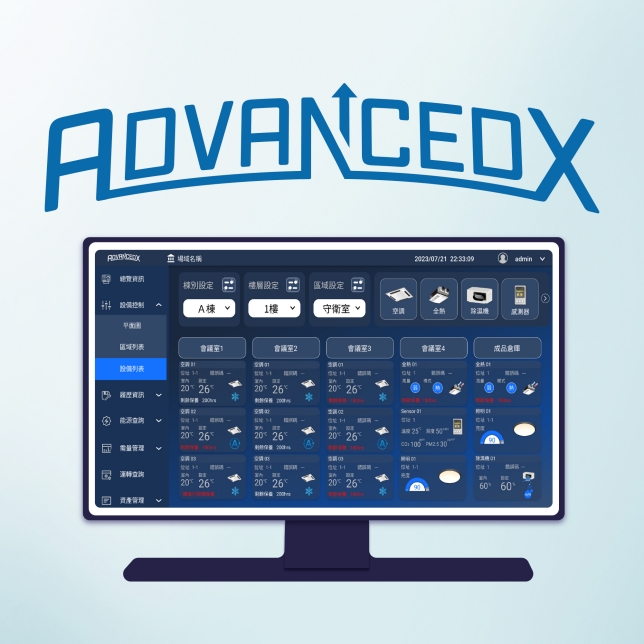

全方位智慧環控解決方案

住宅、飯店、辦公室、工廠、醫院、學校等場域整合應用

1. 智慧節能可視化
設備可依法規標準連動

導入法規標準，節能減碳；如空調「夏季限溫>26°C」、空質二氧化碳「超過1000ppm啟動全熱交換器」…等。

能源可視化

知道區域耗電量，讓管理者能有意識節約能源，避免造成多餘的浪費。

人感連動照明

特定區域加裝人體感應器，更能讓無人空間自動關閉照明設備，減少能源損耗。

2. 健康舒適的IAQ

環境監控
讀取戶外與室內環境感測器，自動判斷環境條件來啟動設備，快速調節室內空氣品質。

2. 健康舒適的IAQ

每日換氣/餘熱排出
每日換氣功能，可定時將室外空氣引入，與室內髒空氣作交換的排程運作。利用早上空氣較新鮮、溫度較低，透過全熱交換器將戶外新鮮低溫空氣引進，以減少空調耗能及提供更有精神效率之工作環境。

2. 健康舒適的IAQ

空質連動全熱
二氧化碳感測器感測環境二氧化碳濃度，二氧化碳濃度過高時，自動開啟全熱交換器，調節室內空氣，讓房子會呼吸，隨時都有健康好空氣。

2. 健康舒適的IAQ

濕度控制
室內游泳池濕度控制，可客製化同時控制除濕機、空調與排風扇。

3. 操作便利的控制設計
客製化情境一鍵啟動

透過情境控制的方式控制辦公室的燈光與空調及全熱交換器，一鍵按下，方便快速的控制想要的情境。會議室情境更可啟動投影機，整體情境更加豐富。

會議室行動預約

結合Google日曆功能，在手機上就可以即時預約會議室的Schedule。

飯店前櫃台同步連動

可從櫃台監控各房間的空調運作，亦可先替客人開啟空調預冷，及客人不在房間時，可將空調關閉，方便又貼心。

多元化控制平台

透過平板與電腦均能控制系統，隨時隨地、輕輕鬆鬆管理整套系統。操作設備畫面可隨時全覽該樓所有設備，掌握現狀給予即時對應。

4. 智慧故障通報系統(雲端服務)
雲端服務(Cloud Service)故障叫修警報機制

當設備故障時，系統會透過雲端服務，自動通知維修人員來替顧客維修設備，大大縮短了維修時間，更能減少無法使用設備所造成的損失。

維修狀態追蹤

雲端資料處理，維修狀態集中管理，即時解決客戶問題。

5. 全方位整合多設備連結
自社系統開發整合

可彈性控制自社空調空質商品，為顧客客製化使用者介面。

結合第三方設備

連結大型除濕機、排風扇等自動化環境控制。依照顧客的需求，選擇合適功能之設備，以有線方式連結提高穩定度，滿足客戶的需求。
* 所需結合第三方設備須由技術人員評估

6. 中文化操作介面
人性化中文操作介面

中文化操作介面，適用於各年齡層操作，易懂又好上手。

簡單易懂的圖示化表示

用可愛且生動圖示表示，讓使用者清楚操作介面狀態，並可依客人需求，客製化使用者操作介面。

網路介面系統

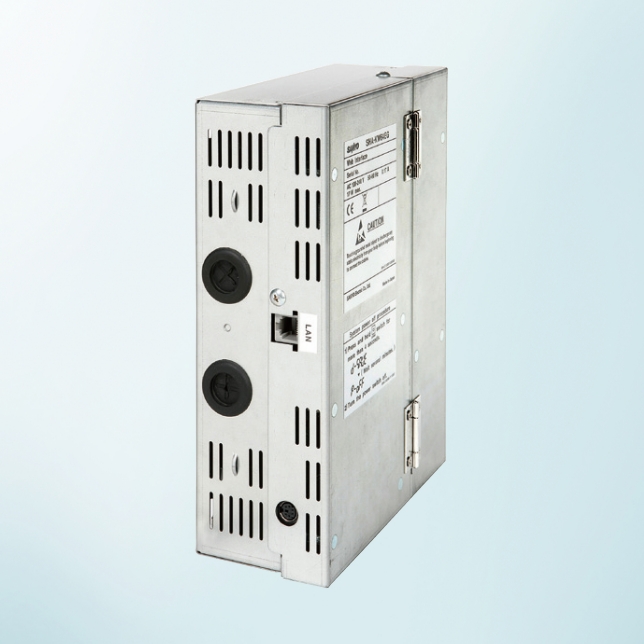

網路介面(CZ-CWEBC2)
可執行個別控制（最多64台室內機）

功能：
● 以網路瀏覽器進行存取與操作
● 圖標顯示
● 語言代碼包括英、法、德、義大利、葡萄牙與西班牙文
● 運轉模式啟閉
● 設定溫度
● 調整風扇速度
● 定時器啟閉警告代碼監控
● 控制所有機體
● 警告紀錄
● 郵件發送紀錄資料
● 程序定時器設定
● 禁止遙控設定
● 可透過網際網路更改IP位址
● 扇葉設定

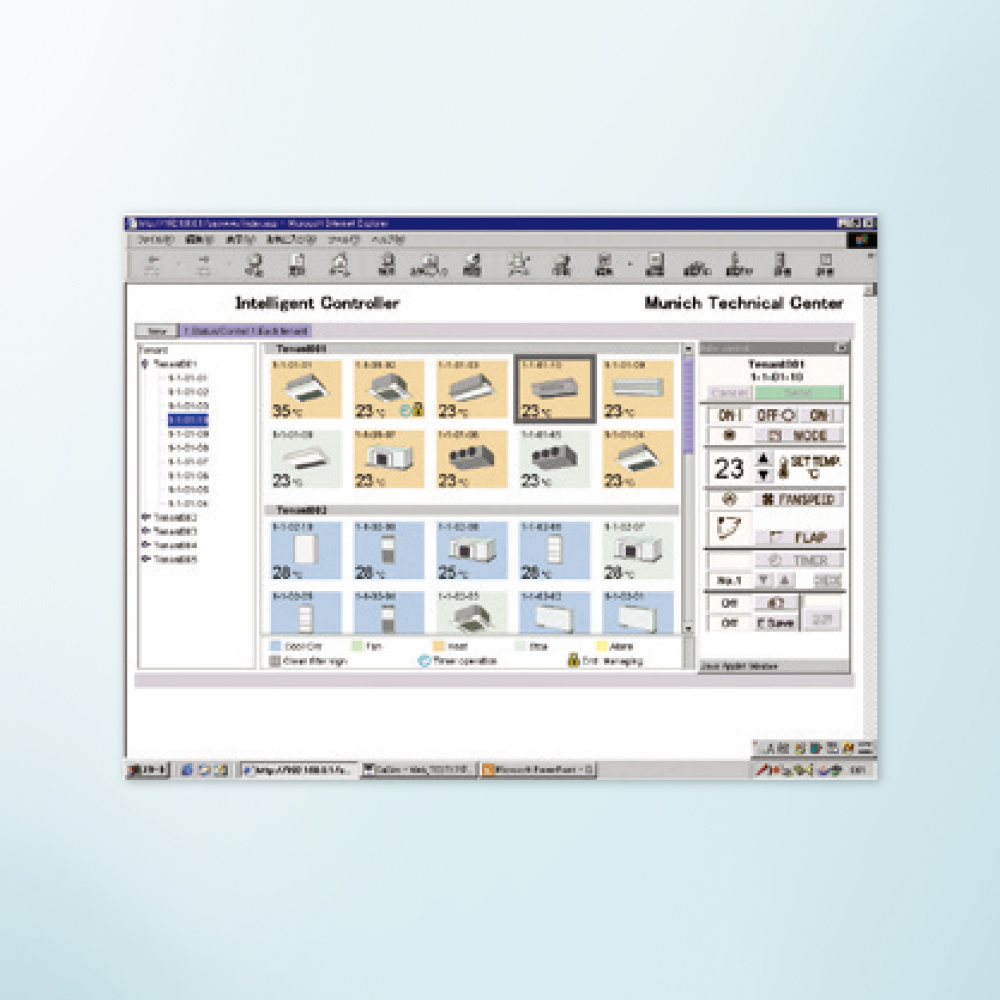

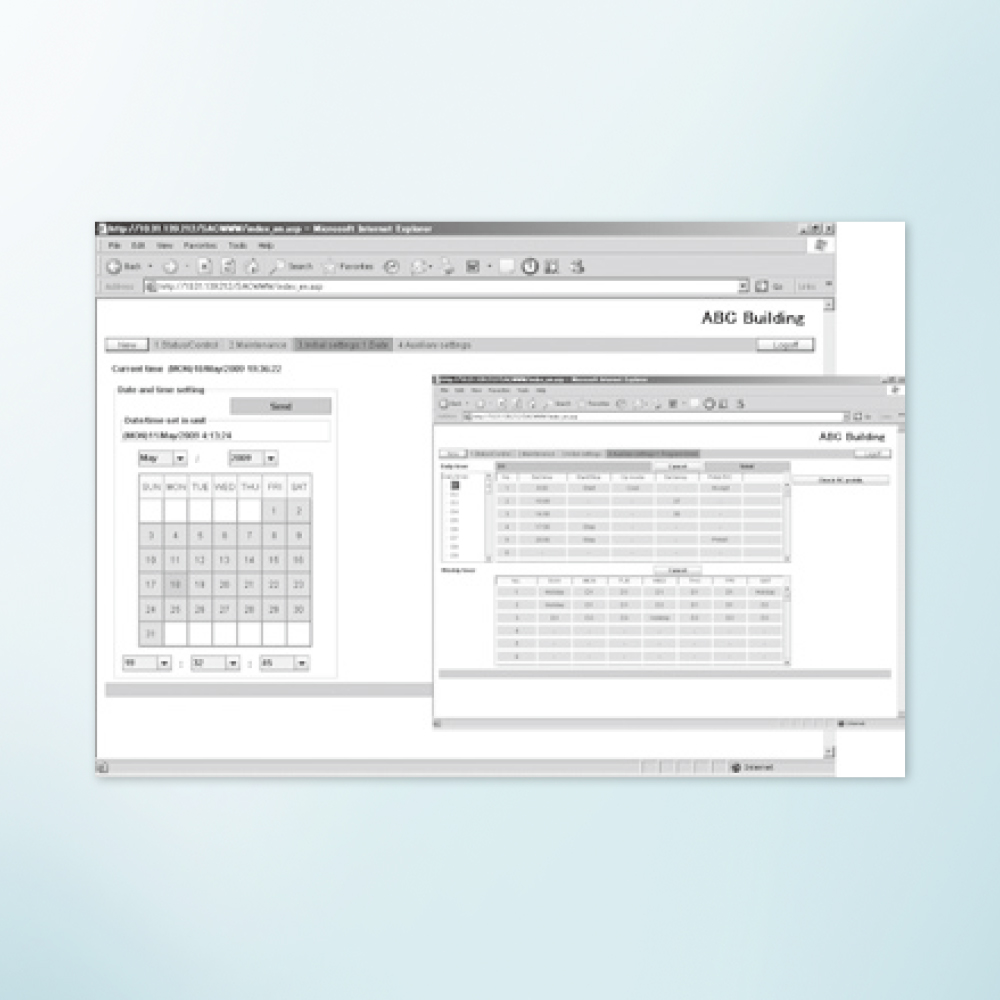

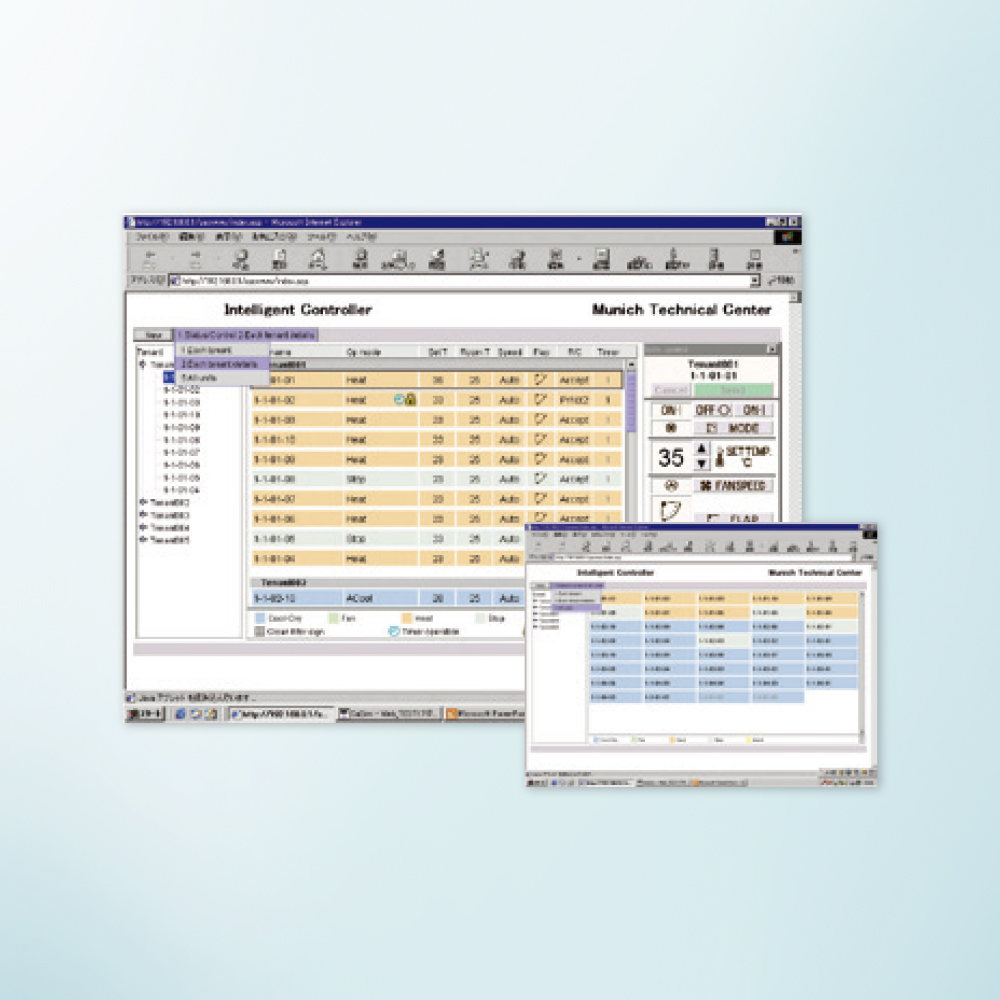

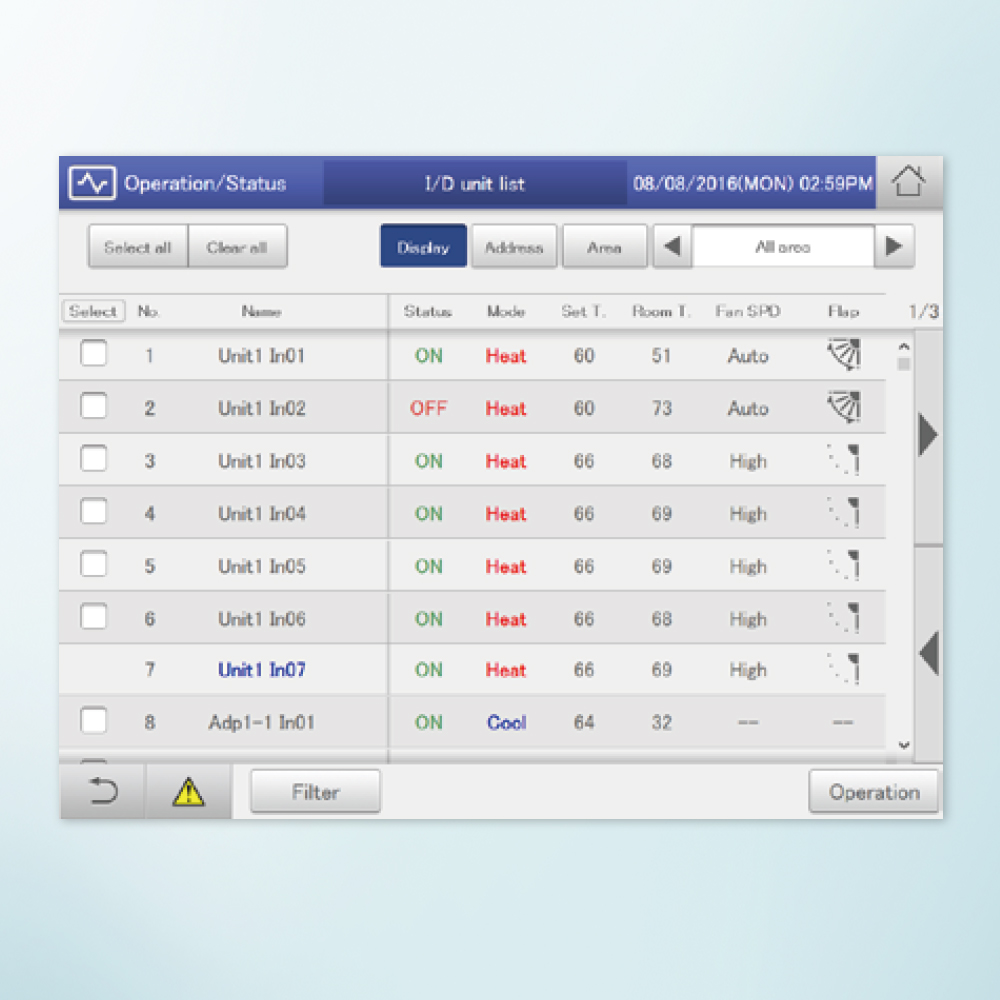

圖標識別度高

方便對各個房間進行設定，遙控視窗簡單易懂。只要選擇任一機體，遙控視窗就會顯示詳細的設定修改內容。

方便管理與監控各用戶端

可顯示並控制各樓層、用戶端或所有室外機。螢幕上也會顯示所有機體的狀態。

程序定時器設定

各用戶端依照每日50種動作設定50個每日定時器、50個每週定時器、1個假日定時器、5個特殊節日定時器。

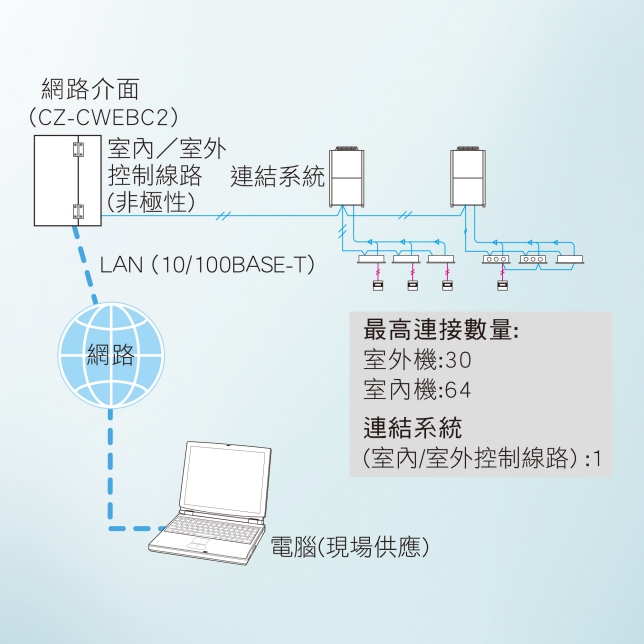

網路介面(CZ-CWEBC2)
連接範例

最高連接數量：

室外機：30
室內機：64

連結系統：

(室內/室外控制線路)：1

附註：建議於現場安裝遙控器或系統控制器，以便於網路遭遇問題時啟用本機控制。

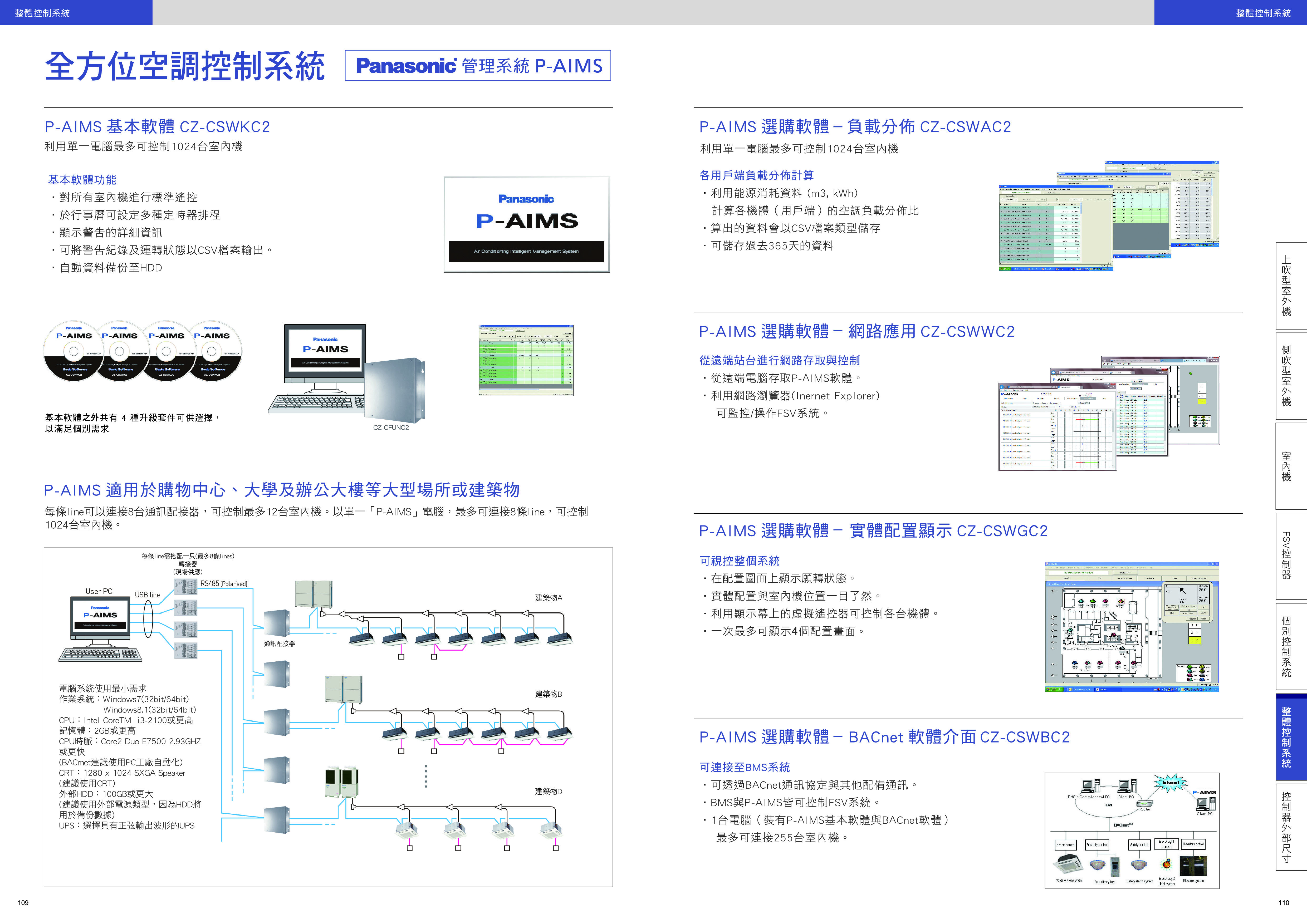

全方位空調控制系統

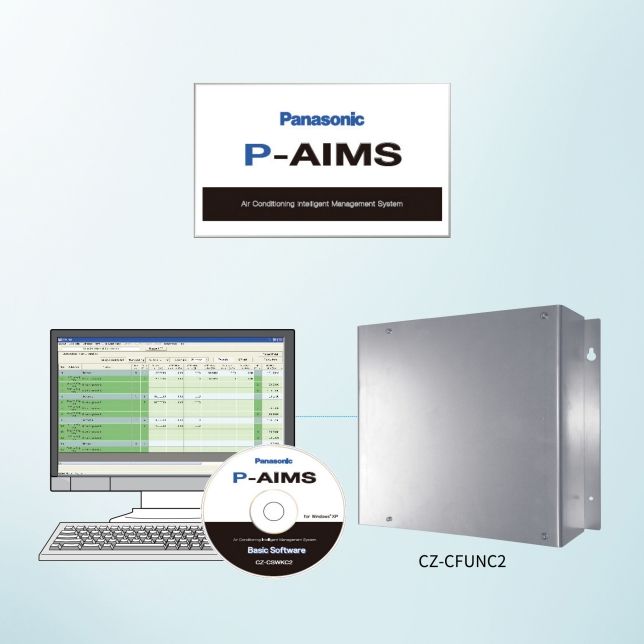

Panasonic管理系統 P-AIMS

P-AIMS基本軟體CZ-CSWKC2
利用單一電腦最多可控制1024台室內機

基本軟體功能：
● 對所有室內機進行標準遙控
● 於行事曆可設定多種定時器排程
● 顯示警告的詳細資訊
● 可將警告紀錄及運轉狀態以CSV檔案輸出。
● 自動資料備份至HDD

P-AIMS適用於購物中心、大學及辦公大樓等大型場所或建築物
P-AIMS最多可連接八台通訊配接器(C/A)，以單一「P-AIMS」電腦控制1024台室內機。

<連接範例>

P-AIMS選購軟體

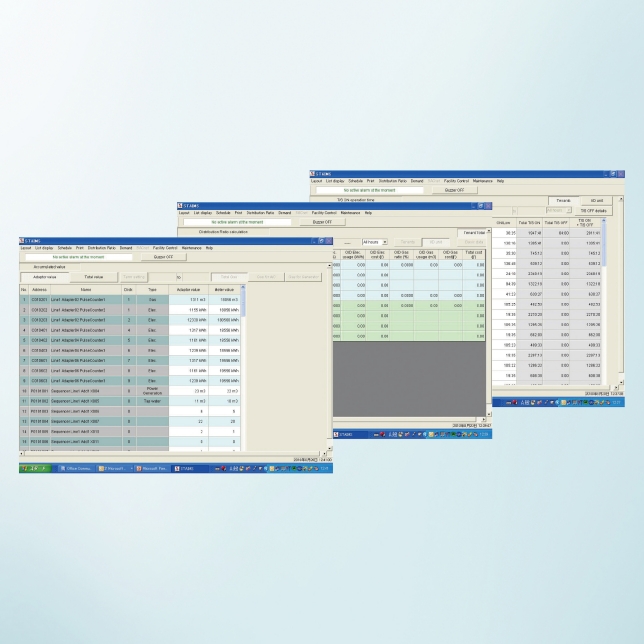

負載分佈CZ-CSWAC2

利用單一電腦最多可控制1024台室內機。
各用戶端負載分佈計算：
● 利用能源消耗資料(m3,kWh)計算各機體(用戶端)的空調負載分佈比
● 算出的資料會以CSV檔案類型儲存
● 可儲存過去365天的資料

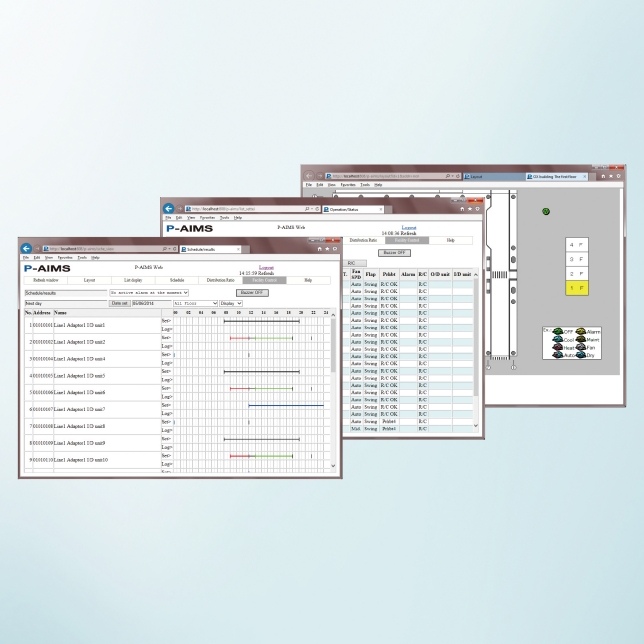

網路應用CZ-CSWWC2

從遠端站台進行網路存取與控制：
● 從遠端電腦存取P-AIMS軟體
● 利用網路瀏覽器(Internet Explorer)可監控/操作FSV系統。

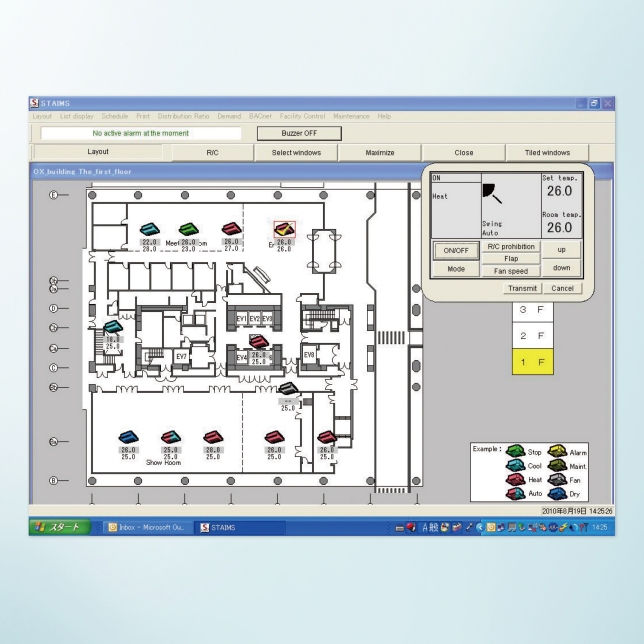

實體配置顯示CZ-CSWGC2

可視控整個系統：
● 在配置圖面上顯示運轉狀態。
● 實體配置與室內機位置一目了然。
● 利用顯示幕上的虛擬遙控器可控制各台機體。
● 一次最多可顯示4個配置畫面。

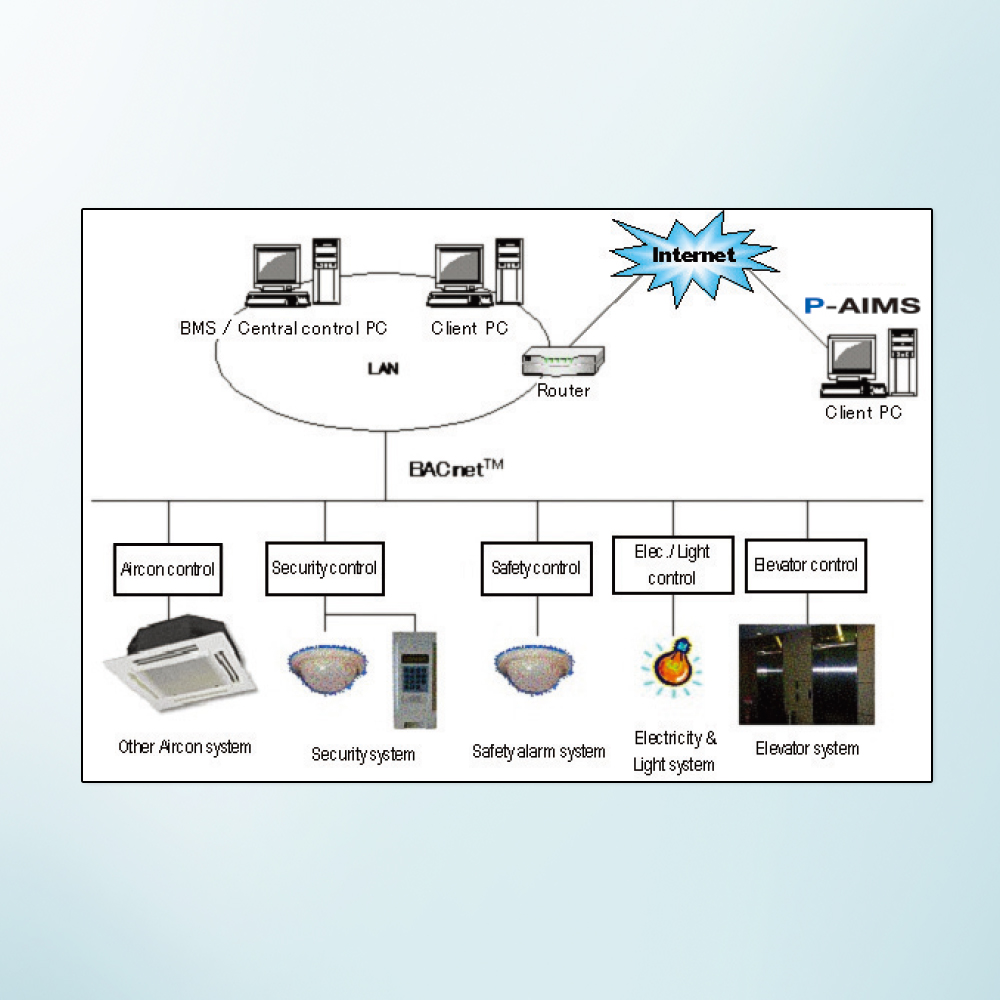

BACnet軟體介面CZ-CSWBC2

可連接至BMS系統：
● 可透過BACnet通訊協定與其他配備通訊。
● BMS與P-AIMS皆可控制FSV系統。
● 1台電腦(裝有P-AIMS基本軟體與BACnet軟體)最多可連接255台室內機。

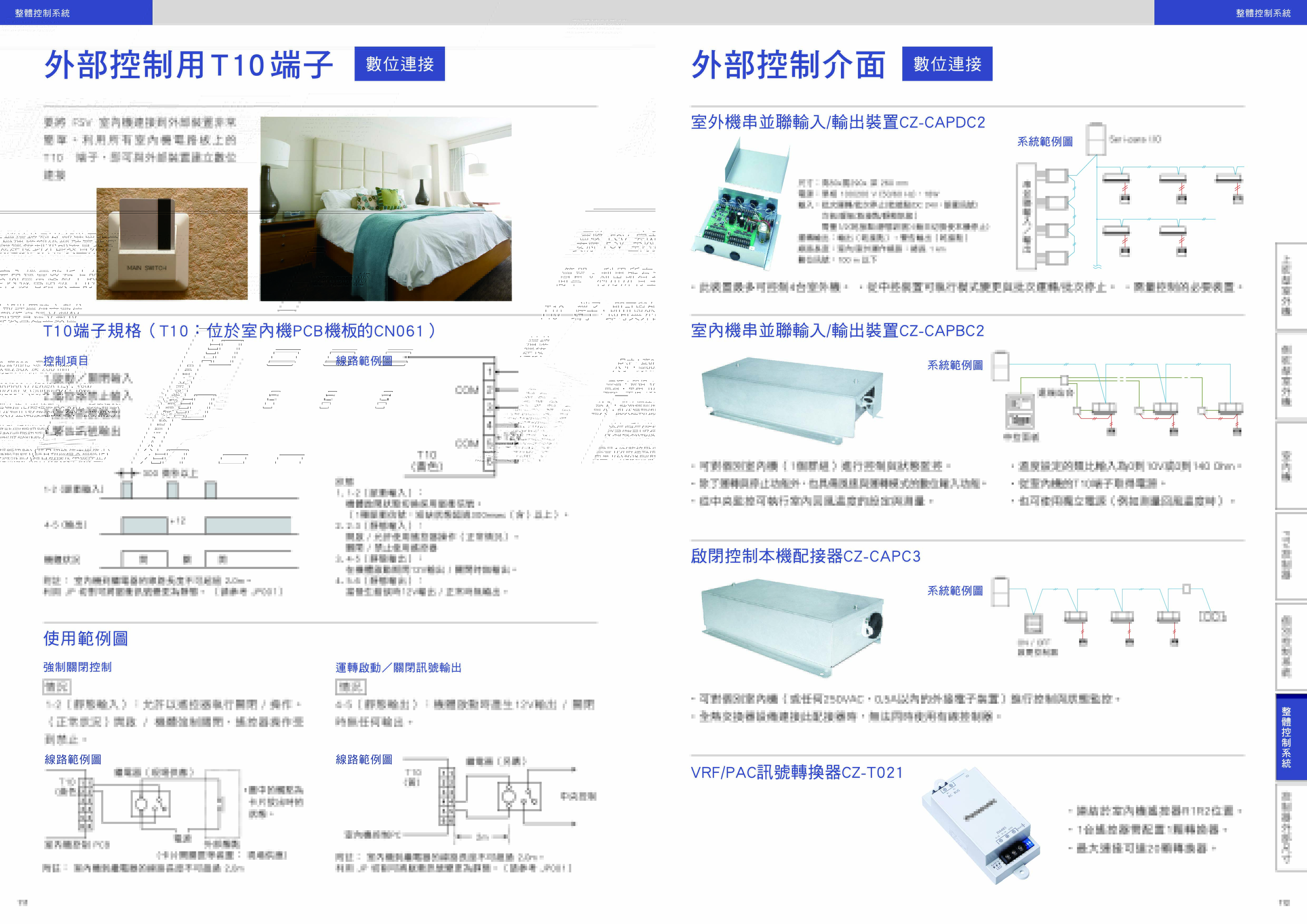

數位連接-外部控制用T10端子

要將FSV室內機連接到外部裝置非常簡單。利用所有室內機電路板上的T10端子，即可與外部裝置建立數位連接。

<T10端子規格及使用範例圖>

數位連接-外部控制介面

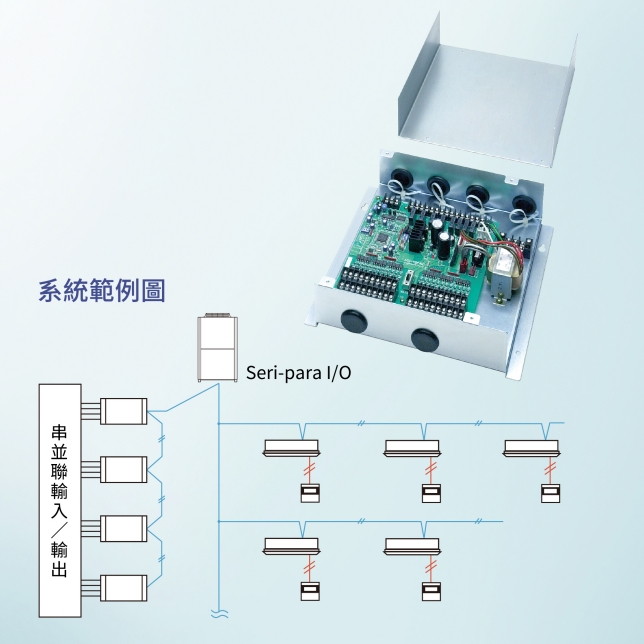

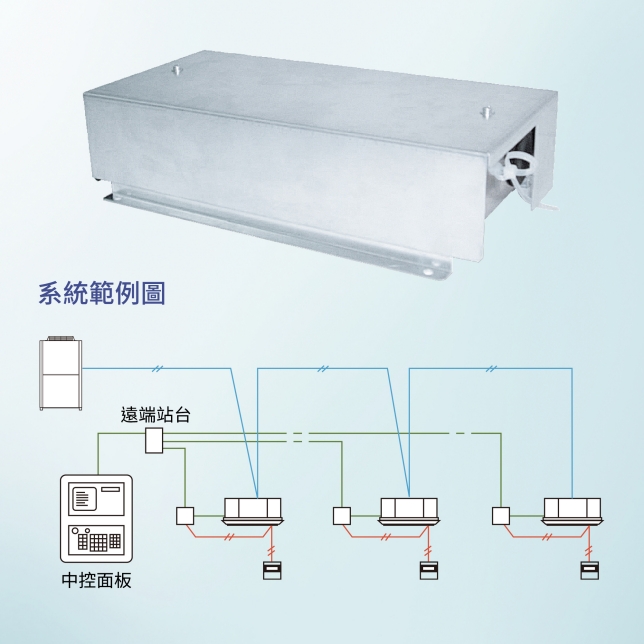

室內機串並聯輸入/輸出裝置CZ-CAPBC2

● 可對個別室內機(1個群組)進行控制與狀態監控。
● 除了運轉與停止功能外，也具備風速與運轉模式的數位輸入功能。
● 從中央監控可執行室內回風溫度的設定與測量。
● 溫度設定的類比輸入為0到10V或0到140 Ohm。
● 從室內機的T10端子取得電源。
● 也可使用獨立電源(例如測量回風溫度時)

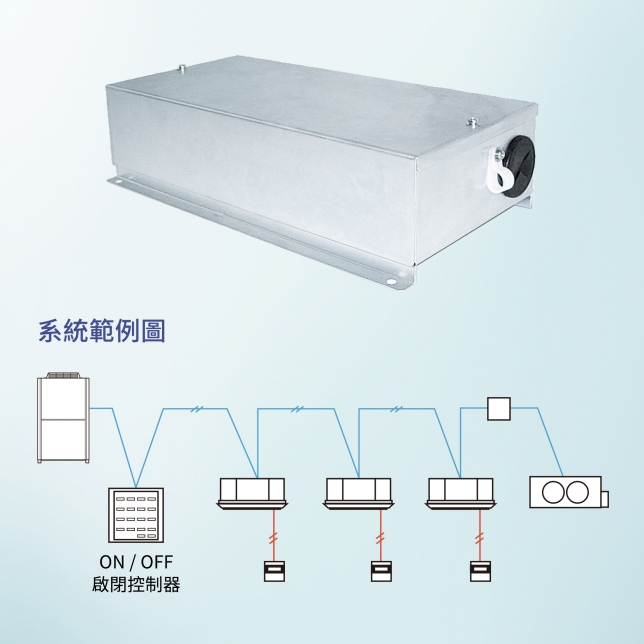

<系統範例大圖>
<外部控制用T10端子>
