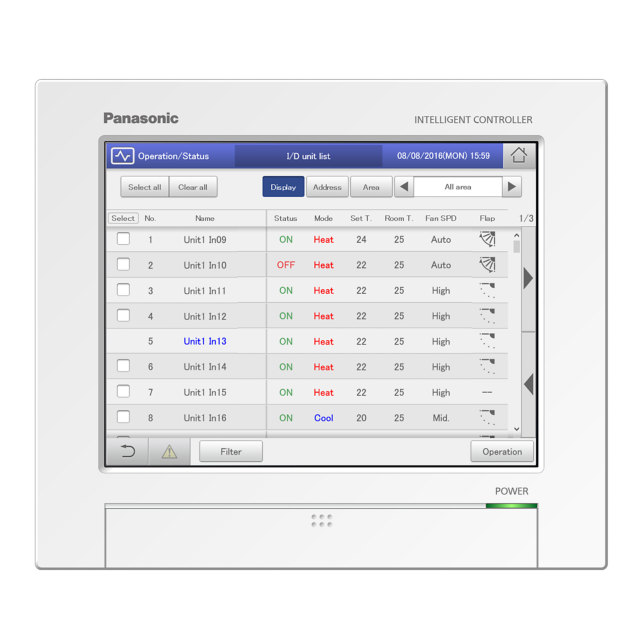

CZ-256ESMC3
โซลูชันขนาดกะทัดรัดสำหรับการควบคุม HVAC ขนาดเล็กถึงขนาดกลาง
ควบคุมยูนิตภายในได้สูงสุด 256 ยูนิต* จากส่วนกลาง เพิ่มความสะดวกสบาย และประหยัดพลังงานทั่วทั้งอาคารด้วยฟังก์ชันประหยัดพลังงาน 4 ฟังก์ชัน และการควบคุมความต้องการ ระบบนำเสนอการคำนวณต้นทุน AC ที่รวดเร็วสำหรับผู้เช่า และช่วยให้สามารถติดตาม และควบคุมระยะไกลผ่านทางอินเทอร์เน็ตได้
* ในกรณีที่มี 3 ระบบหรือมากกว่า [มากกว่า 128 ยูนิต] จะต้องติดตั้งอะแดปเตอร์การสื่อสาร CZ-CFUNC2
โปรดเลือกประเภทผู้ใช้งานของคุณ
CZ-256ESMC3
ข้อมูลจำเพาะ
CZ-256ESMC3
ควบคุมยูนิตภายในได้สูงสุด 256 ยูนิต* จากส่วนกลาง
สามารถควบคุมยูนิตภายในได้ทั้งหมด พื้นที่ กลุ่ม หรือแต่ละยูนิต
คุณสมบัติประหยัดพลังงานสี่ข้อ
ห้าฟังก์ชั่นความต้องการ
พลังในการมองเห็นที่ประหยัดพลังงาน
การสนับสนุนผู้เช่าและการเรียกเก็บเงินที่ง่ายดาย / การควบคุม HVAC ระยะไกลแบบรวมศูนย์ / การควบคุมอัตโนมัติรายวันที่มีประสิทธิภาพ (ตั้งค่าล่วงหน้าได้สูงสุด 50 การตั้งค่าต่อวัน)
* ในกรณีที่มี 3 ระบบหรือมากกว่า [มากกว่า 128 ยูนิต] จะต้องติดตั้งอะแดปเตอร์การสื่อสาร CZ-CFUNC2
เอกสาร
กรณีศึกษา
คุณสมบัติ
การควบคุม HVAC แบบรวมศูนย์เต็มรูปแบบ
• ควบคุมยูนิตภายในได้สูงสุด 256 ยูนิต*1 จากส่วนกลาง
• สามารถควบคุมยูนิตภายในได้ทั้งหมด พื้นที่ กลุ่ม หรือแต่ละยูนิต
• Panasonic ERV และ ERV พร้อมไมโครคอนโทรลเลอร์สามารถควบคุมได้*2 ผ่านอะแดปเตอร์การสื่อสาร CZ-CAPC3
• สามารถควบคุมยูนิตภายในได้ทั้งหมด พื้นที่ กลุ่ม หรือแต่ละยูนิต
• Panasonic ERV และ ERV พร้อมไมโครคอนโทรลเลอร์สามารถควบคุมได้*2 ผ่านอะแดปเตอร์การสื่อสาร CZ-CAPC3
*1: ในกรณีที่มี 3 ระบบหรือมากกว่า [มากกว่า 128 ยูนิต] จะต้องติดตั้งอะแดปเตอร์ CZ-CFUNC2 *2: โปรดติดต่อตัวแทนจำหน่ายพานาโซนิคที่ได้รับอนุญาตเพื่อขอรายละเอียด เนื่องจากข้อจำกัดของฟังก์ชัน และการทำงานของหน้าจอ *3: แผนผังการกำหนดค่าระบบเป็นเพียงรูปภาพเท่านั้น ดูรายละเอียดเพิ่มเติมจากเอกสารประกอบด้านเทคนิค *4: ลูกค้าจะต้องมีสัญญาอินเทอร์เน็ต โปรดตรวจสอบให้แน่ใจว่าได้ใช้เราเตอร์ VPN สำหรับการเชื่อมต่อและมั่นใจในความปลอดภัย *5: ต้องใช้อะแดปเตอร์ CZ-CAPRA1 สำหรับเครื่องปรับอากาศแบบ Single Split Wall Mounted และ Multi Split *6: ต้องใช้อะแดปเตอร์ CZ-CAPR1 และ CZ-CCERA1 สำหรับเครื่องปรับอากาศแบบ Single split Packaged บางรุ่น
1) การเดินสายไฟควบคุมระหว่างยูนิต 2) การเดินสายควบคุมอะแดปเตอร์สื่อสาร (RS-485 (ตอบสนองต่อขั้ว)) 3) พัลส์มิเตอร์ x 3/ สัญญาณอินพุต x 3/ สัญญาณเอาต์พุต x 3
1) การเดินสายไฟควบคุมระหว่างยูนิต 2) การเดินสายควบคุมอะแดปเตอร์สื่อสาร (RS-485 (ตอบสนองต่อขั้ว)) 3) พัลส์มิเตอร์ x 3/ สัญญาณอินพุต x 3/ สัญญาณเอาต์พุต x 3
ฟังก์ชันประหยัดพลังงานที่ปรับแต่งมาโดยเฉพาะ
คุณสมบัติประหยัดพลังงานสี่ข้อ
• ตั้งอุณหภูมิกลับอัตโนมัติ
• ปิดอัตโนมัติอัตโนมัติ
• ตั้งเวลาปิดซ้ำ
• กำหนดขีดจำกัดช่วงอุณหภูมิ
• ปิดอัตโนมัติอัตโนมัติ
• ตั้งเวลาปิดซ้ำ
• กำหนดขีดจำกัดช่วงอุณหภูมิ
ห้าฟังก์ชันความต้องการให้เลือกเพื่อให้เหมาะกับไซต์
• กำหนดการตัดยอด
• การตัดจุดสูงสุดของอินพุตภายนอก (ยูนิตภายใน)
• การตัดจุดสูงสุดของอินพุตภายนอก (ยูนิตภายนอก)
• วงจรยูนิตภายใน
• วงจรยูนิตภายนอก
• การตัดจุดสูงสุดของอินพุตภายนอก (ยูนิตภายใน)
• การตัดจุดสูงสุดของอินพุตภายนอก (ยูนิตภายนอก)
• วงจรยูนิตภายใน
• วงจรยูนิตภายนอก
การประหยัดพลังงานไฟฟ้าเสมือน
กราฟแท่ง
การใช้พลังงาน ชั่วโมงการทำงาน ฯลฯ จะแสดงเป็นกราฟแท่ง กราฟแท่งสามารถแสดงแบบขนาน แบบเรียงซ้อน หรือแบบหน่วยได้ ช่วยให้คุณสามารถเลือกกราฟที่เหมาะกับวัตถุประสงค์ของคุณได้ดีที่สุด ค่าเป้าหมายยังแสดงบนกราฟ ทำให้ง่ายต่อการเปรียบเทียบและจัดการปริมาณการใช้เพื่อให้บรรลุเป้าหมาย เปรียบเทียบข้อมูลการใช้งานที่ผ่านมา (รายวัน รายเดือน และรายปี) เพื่อดูความคืบหน้าของมาตรการประหยัดพลังงาน
กราฟเส้น
การตั้งค่าอุณหภูมิ อุณหภูมิห้อง / ภายนอกอาคาร ฯลฯ จะแสดงเป็นกราฟเส้น สามารถเลือกวิธีการแสดงได้หลากหลาย รวมถึงการเปรียบเทียบแบบยูนิตต่อยูนิต รายการต่อรายการ และการเปรียบเทียบวันก่อนหน้า (ปีที่แล้ว)
การสนับสนุนผู้เช่า และการเรียกเก็บเงินที่ง่ายดาย
ลูกค้าสามารถกำหนดพื้นที่การจ่ายกำลังไฟฟ้า รวมถึงช่วงเวลา (ระหว่างชั่วโมง หลังเวลาทำการ วันที่เฉพาะเจาะจง) ได้ ข้อมูลสัดส่วน และค่าธรรมเนียมสามารถแยกออกมาในรูปแบบ CSV ผ่าน LAN หรือหน่วยความจำ USB และสามารถแปลงเป็นรูปแบบที่ลูกค้าต้องการได้
* สำหรับการดำเนินการอย่างเป็นทางการ โปรดปฏิบัติตามกฎหมายของประเทศ
* พาวเวอร์มิเตอร์แบบดิจิตอลพร้อมพัลส์ที่ต้องการ (แหล่งจ่ายภาคสนาม) สำหรับฟังก์ชันนี้
* พาวเวอร์มิเตอร์แบบดิจิตอลพร้อมพัลส์ที่ต้องการ (แหล่งจ่ายภาคสนาม) สำหรับฟังก์ชันนี้
การควบคุม HVAC ระยะไกลแบบรวมศูนย์
ควบคุมเครื่องปรับอากาศในอาคาร/สิ่งอำนวยความสะดวก หลายแห่งที่แยกอยู่ห่างกัน โดยสามารถเข้าถึงระบบได้สูงสุด 64 คน รวมผู้ดูแลระบบ และจำกัดระดับการเข้าถึงของผู้ดูแลระบบด้วยรหัสผ่าน: ผู้ดูแลระบบ ผู้ดำเนินการ และผู้ใช้ทั่วไป ส่งอีเมลแสดงข้อผิดพลาดอัตโนมัติไปยังบุคคลที่เกี่ยวข้อง (ผู้รับสูงสุด 8 คน)
* ลูกค้าจะต้องมีสัญญาอินเทอร์เน็ต โปรดตรวจสอบให้แน่ใจว่าได้ใช้เราเตอร์ VPN สำหรับการเชื่อมต่อ และมั่นใจในความปลอดภัย
** ลูกค้าจะต้องจัดเตรียมเราเตอร์เอง
** ลูกค้าจะต้องจัดเตรียมเราเตอร์เอง
การควบคุมอัตโนมัติรายวันอย่างมีประสิทธิภาพ
ตั้งค่าล่วงหน้าได้สูงสุด 50 รายการต่อวัน รวมถึงการเปิด/ปิด,โหมดต่างๆ, อุณหภูมิ, ความเร็วลม, ทิศทางลม และข้อห้ามในการใช้งานรีโมทคอนโทรลสำหรับคอยล์เย็นแต่ละยูนิต หรือตามกลุ่ม การเปลี่ยนแปลงชั่วคราวสามารถทำได้ในแต่ละวัน (สูงสุด 5 วันล่วงหน้า) เปรียบเทียบตารางเวลาปัจจุบัน และที่ผ่านมา โดยการตั้งค่าสามารถตั้งค่าล่วงหน้าได้ 2 ปี
การตั้งค่าเครื่องปรับอากาศตามเวลาทำการของสำนักงาน และสถานที่อื่นๆ ช่วยให้พนักงานสามารถป้องกันการลืมปิดเครื่องปรับอากาศได้ และการเปิดเครื่องปรับอากาศตั้งแต่เริ่มต้นวันทำงานจะทำให้เกิดความสะดวกสบาย และประหยัดพลังงาน
