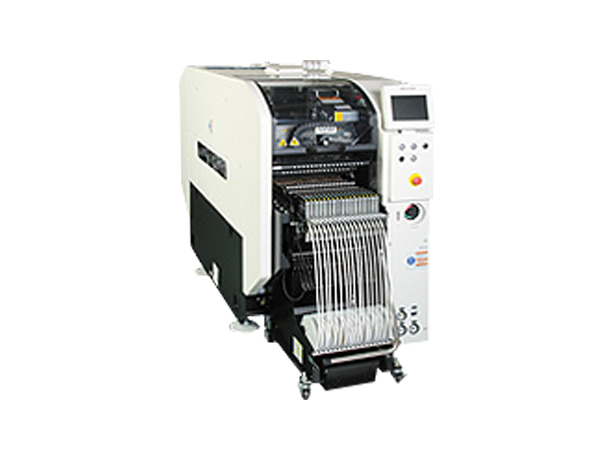

NPM-D3A Production Modular NM-EJM6E
| ID do modelo | NPM-D3A | ||
|---|---|---|---|
| Dimensões de PCB (mm) *1 | Modo Dual-lane | C 50 × C 50 ~ C 510 × L 300 | |
| Modo Single-lane | C 50 × C 50 ~ C 510 × L 590 | ||
| Tempo de troca de PCB | Modo Dual-lane | 0s* *Sem 0s quando o tempo de ciclo é de 3,6 s ou menos | |
| Modo Single-lane | 3,6 s* *Ao selecionar a especificação transportador curto | ||
| Fonte elétrica | Trifásico CA 200, 220, 380, 400, 420, 480 V 2,7 kVA | ||
| Fonte pneumática *2 | 0,5 MPa, 100 L/min (A.N.R.) | ||
| Dimensões (mm) *2 | L 832 × P 2 652 *3 × A 1 444 *4 | ||
| Massa | 1680 kg (Apenas para o corpo principal : difere dependendo da configuração.) | ||
| Cabeça de montagem Cabeça leve V3 de 16-nozzle (por cabeça) | Modo de alta produção [LIGADO] | Velocidade máxima | 46.000 cph (0,078 s/ chip) |
| Precisão de montagem (Cpk≧1) | ±37 μm/chip | ||
| Dimensões do componente (mm) | 0402 chip *6 ~ C 6 × L 6 × A 3 | ||
| Modo de alta produção [DESLIGADO] | Velocidade máxima | 38000 cph (0,095 s/ chip) | |
| Precisão de montagem (Cpk≧1) | ±30 μm/chip (±25 μm/chip *5) | ||
| Dimensões do componente (mm) | 03015 *6*7/0402 chip *6 ~ C 6 × L 6 × A 3 | ||
| Alimentação de componentes | Enfitamento | Enfitamento : 4/8/12/16 mm Máx. 68 (enfitamento de 4, 8 mm, Bobina pequena) | |
| Nota | *1 : Devido a uma diferença na referência de transferência de PCB, uma conexão direta com as máquinas configuradas em modo dual-lane NPM (NM-EJM9B)/NPM-W (NM-EJM2D)/NPM-W2 (NM-EJM7D) não pode ser estabelecida.*2 : Apenas para o corpo principal*3 : Dimensão D incluindo carrinho alimentador*4 : Excluindo monitor, torre de sinal e tampa do ventilador de teto.*5 : Opção para montagem com precisão de ± 25 μm. (Sob condições especificadas pela Panasonic)*6 : O chip 03015/0402 mm exige um bocal/alimentador específico.*7 : O suporte para montagem de chip de 03015 mm é opcional. (Sob condições especificadas pela Panasonic : Precisão de montagem ± 30 μm/chip）* O tempo de montagem, tempo de inspeção e valores de precisão podem diferir ligeiramente dependendo das condições* Consulte o livreto de especificações para obter detalhes. | ||
